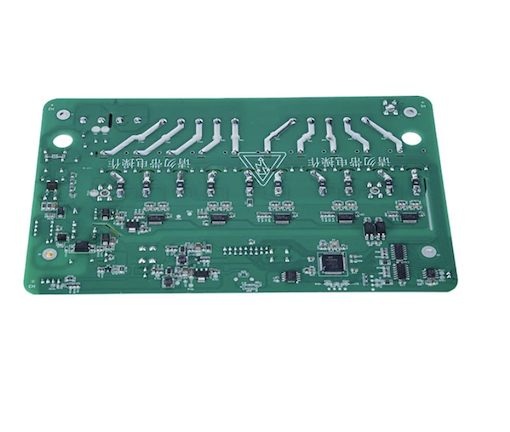

SMT och THT montering av Rapid Prototyping PCB Board

SMT- och THT-monteringen av Rapid Prototyping PCB-kort som tillhandahålls av Fanway börjar med en DFM-granskning som fångar upp problem mellan dynor, hålstorlek och komponentavstånd innan den första komponenten placeras. Vi monterar sedan ditt kort med SMT-placering, genom hållödning och fullständig testning. Med 24 timmars leverans från filbekräftelse får du arbetsbrädor tillräckligt snabbt för att hålla utvecklingen igång. En del är vårt minimum för att göra din budget och betalning mer flexibel.

Fördelar med prototyp PCB Montering

1. Tidig validering, riskminskning

SMT och THT Assembly of Rapid Prototyping PCB Board låter dig testa din kretsdesign i den fysiska världen innan du förbinder dig till dyra produktionsverktyg och stora komponentorder. Att fånga ett designfel i det här skedet kostar en bråkdel av vad som krävs för att omarbeta en massproducerad batch. En prototypiteration kan förhindra en katastrofal förlust som annars skulle upptäckas först efter att tusentals enheter byggts.

2. Accelererad FoU-iteration

Snabb handläggning, vanligtvis 24 timmar, innebär att ditt ingenjörsteam kan ta emot nya styrelserevisioner inom några dagar och börja testa omedelbart. Kortare iterationscykler tillåter fler designförbättringar inom samma projekttidslinje, vilket direkt förbättrar produktens mognad före produktionssläpp.

3. Parallell firmwareutveckling

Prototypkort ger en riktig hårdvaruplattform för mjukvaruingenjörer att skriva och testa inbäddad kod. Istället för att vänta på produktionskort kan utveckling av firmware fortsätta parallellt med hårdvaruvalidering, vilket komprimerar det övergripande projektschemat. Detta parallella arbetsflöde är avgörande för att möta snäva marknadsfönster.

4. Kontrollerad kostnadsstruktur

Tillverkning i små partier håller kostnaderna för prototyper långt under kostnaden för en hel produktionskörning. FoU-team och startups kan beställa exakt det antal kort som behövs för testning, vilket undviker överskottslager och onödiga kapitalutgifter. Denna flexibilitet gör prototypframställning tillgänglig även för projekt med begränsad budget.

Varför ingenjörer väljer Fanway

Fanway förstår kraven från prototypfasen: hastighet, noggrannhet och kostnadskontroll. Här är de specifika fördelarna som får ingenjörer att komma tillbaka.

1. Blixtsnabbt utförande:från Gerber-filer till skickade brädor på 24 timmar. Standard snabbsvängcykler tar 3 till 7 dagar; Vår 24-timmarsleverans tillåter ingenjörsteam att genomföra fler designvalideringsronder inom samma projekttidslinje.

2. Ingen minsta beställningskvantitet:bygga 1 till 50 enheter kostnadseffektivt. FoU-team och nystartade företag kan beställa exakt vad de behöver för testning utan att binda sig till stora kvantiteter, vilket håller prototypbudgetar under kontroll.

3. Produktionsspårning i realtid:genom vår onlineproduktionsportal kan kunder övervaka monteringsförloppet när som helst. Varje styrelsestatus är transparent från placering till testning, och varje steg är spårbart, så projektschemaläggning är inte längre beroende av e-post eller telefonsamtal.

4. Precisionsplaceringsförmåga:ASM SiPlace SX2 placeringssystem uppnår 0,1 mm positioneringsnoggrannhet för 01005 komponenter. Denna precisionsnivå säkerställer att miniatyrkomponenter placeras korrekt på högdensitetskort, vilket direkt avgör om en prototyp som använder ultrasmå förpackningar kommer att fungera korrekt.

5. Blandad teknikstöd:SMT-, THT- och presspassningskontakter kan monteras på samma kort. När din design inkluderar både BGA-chips och stora kontakter, behöver du inte dela upp produktionen på flera leverantörer; vi slutför allt i en anläggning.

6. BGA- och CSP-hantering:BGA- och CSP-komponenter med 0,3 mm stigning monteras och verifieras med röntgeninspektion. Detta stöder konstruktioner som använder den senaste generationen av finpitch-ballgrid-arrayenheter. Lödfogens kvalitet för dessa komponenter kan inte bekräftas enbart genom optisk inspektion; Röntgen är den enda verifieringsmetoden.

7. Riskfritt utvecklingsstöd:gratis DFM-kontroll upptäcker konstruktionsfel före produktion, och statistik visar att 83 % av monteringsproblemen härrör från tillverkningsfel i designstadiet. För IP-skydd undertecknar vi sekretessavtal och använder krypterad dataöverföring så att dina designfiler inte läcker ut eller används för andra ändamål. För komponentförsörjning har vi tillgång till över 20 miljoner lagerförda delar och integrerar med stora distributörer som Mouser och DigiKey, så små kvantiteter av prototypkomponenter är inte ett problem när det gäller minsta beställningskvantitet eller ledtider.

Användningsområden

Fanways SMT och THT Assembly of Rapid Prototyping PCB Board-tjänst används flitigt inom följande områden.

IoT-enheter och wearables:liten formfaktor, hög densitet och låg strömförbrukning kräver precisionsplacering och snabb iteration under prototypframställning. Typiska produkter inkluderar smarta sensorer, hälsoövervakningsband och trådlösa kommunikationsmoduler.

Styrmoduler för fordon:inom fordonselektronik kräver hög tillförlitlighet och miljömässig motståndskraft. ECU-prototyper, BMS-batterihanteringskort och kroppskontrollmoduler kräver alla oumbärlig funktionsverifiering och tillförlitlighetstestning i prototypstadiet.

Medicinska diagnostiska verktyg:medicinsk utrustning innebär strikt myndighetsgodkännande; grundlig validering på prototypstadiet är en förutsättning för efterföljande FDA- eller CE-certifiering. Detta inkluderar monitormoderkort, ultraljudskontrollkort och bärbar diagnostisk utrustning.

Flyg- och rymdtestsystem:höga tillförlitlighetskrav innebär att varje designändring måste verifieras fysiskt. Prototypkort för flygelektronikstyrenheter och system för insamling av flygtestdata måste uppfylla specifikationer för konform beläggning av militär kvalitet och THT-presspassning.

Telekommunikation och nätverksutrustning:komplexa höghastighetskort drar nytta av prototypmontering för att validera signalintegriteten innan produktion. Detta inkluderar moderkort för router, styrkort för optiska moduler och basstations RF-kort.

Testning och kvalitetskontroll

Testning för SMT och THT montering av Rapid Prototyping PCB Board är ett kritiskt steg i elektronisk tillverkning. Fanway erbjuder ett omfattande utbud av testtjänster.

In Circuit Testing verifierar den elektriska prestandan hos enskilda komponenter och kretsar på det monterade kortet, och upptäcker snabbt kortslutningar, öppningar och komponentparameteravvikelser.

Funktionstestning bekräftar att kortet fungerar som designat under verkliga driftsförhållanden och simulerar faktiska användningsscenarier.

Burn In Testing utsätter kort för förlängd drift för att identifiera fel i tidiga liv innan de når fältet, för att säkerställa att levererade kort inte visar dolda fel under kontinuerlig drift.

Automatiserad optisk inspektion upptäcker löddefekter, komponentplaceringsfel och polaritetsproblem, vilket omfattar omfattande inspektion av lödfogens utseende.

Röntgeninspektion ger insyn i dolda fogar som BGA och LGA som inte kan inspekteras optiskt, vilket bekräftar lödfogens integritet för kulnätsanordningar.

Gemensamma församlingsfrågor och förebyggande

Dålig lödkvalitet inklusive kalla fogar, lödbryggor och otillräcklig lödning.

Förebyggande:kontrollerade återflödesprofiler och SPI-lodpastainspektion, där pastans tjocklek och form registreras för varje bräda.

Komponentplaceringsfel som involverar felaktig orientering eller position.

Förebyggande:AOI-inspektion efter placering och röntgenverifiering för BGA.

Paketet överensstämmer inte där komponentpaketet inte matchar PCB-kuddens design.

Förebyggande:DFM-granskning före produktion, där vårt ingenjörsteam kontrollerar varje komponents förpackningsdimensioner.

Filfel som saknade Gerber-lager eller felaktiga borrfiler.

Förebyggande:teknisk verifiering av alla inkommande filer för att säkerställa skiktets fullständighet och korrekta borrkoordinater.

Vilken monteringsprocess är rätt för dig?
