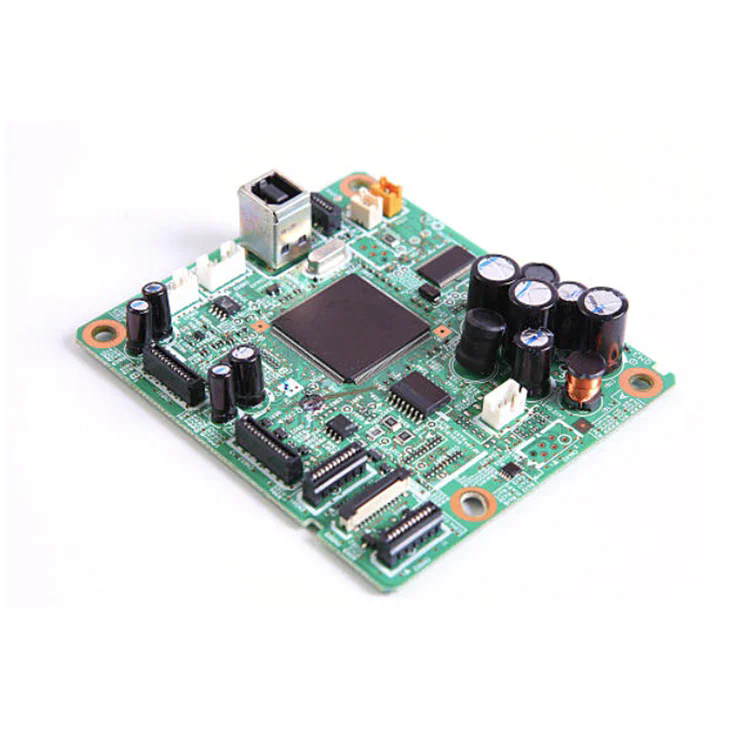

I dagens snabbutvecklande elektronikvärld har förmågan att blanda flera PCB-tekniker-styv, flex, styv-flex-i en enda integrerad lösning blivit kritisk.Blandad PCBfår framträdande eftersom det möjliggör:
Kompakt, lätt design: slå samman styva och flexibla underlag för rymdbesparande formfaktorer.
Förbättrad hållbarhet och tillförlitlighet: Flexskikt absorberar mekanisk stress, vilket minskar felet.
Kostnadseffektivitet: Kombinerar processer för att minska monteringssteg, inköp och lager.
Nuvarande Google-söktrender avslöjar hög efterfrågan på termer som "blandade PCB-monteringstjänster", "styv-flex-PCB-montering" och "Flex till styv PCB-integration." Genom att strukturera den här artikeln runt den centrala vilken fråga - "Vad gör blandad PCB -montering oumbärlig för dagens elektronik?" - Vi anpassar oss nära användarens sökintention och trendande ämnen.
Nedan följer en konsoliderad översikt (i tabellform) som erbjuder en detaljerad ögonblicksbild av blandade PCB -monteringsspecifikationer. Detta visar vår professionalism och tydlighet.
| Särdrag | Specifikation / beskrivning |
|---|---|
| Underlagstyper | Styva FR-4-lager, polyimid flexlager, styva flexkonfigurationer |
| Lagerantal | Upp till 20 lager (blandning av styv + flex); Typisk stack: styv 6-8 + flex 2-4 |
| Lägsta spår/utrymme | Styv: 4 mil/4 mil; Flex: 3 mil/3 mil |
| Via typer | Genom hole vias (THV), mikrovier (diameter ≥ 50 um), begravd och blind vias |
| Koppar tjocklek | 1 oz (typisk); upp till 3 oz tyngre koppar för högströms flexsegment |
| Flexböjningsradie | ≥ 10 × tjocklek, standard: ≥ 0,5 mm böjradie för 0,05 mm flextjocklek |
| Lödmask | Flexibel lödmask för flexområden, styv mask för FR-4; sömlös övergång |
| Monteringskomponenter | Ytmonterad, genomgående hål, blandade SMT/THT-komponenter; Flexzoner kan inkludera förstyvningar |
| Termisk ledning | Inbäddade kopparplan och termiska vias för att hantera hotspot -områden |
| Kvalitetsstandarder | IPC-6013 (flex), IPC-6012 (styv), IPC-6018 (styid-flex), IPC-A-600 klass 2; ROHS / nå efterlevnad |
Vilka är de mest kritiska design- och processövervägandena när du planerar en blandad PCB -enhet?
Materialkompatibilitet och stack-up planering
Samspelet mellan styva FR-4 och flexibla polyimidskikt måste noggrant konstrueras för att undvika delaminering under flex. Kontroll av koefficienten för värmeutvidgning (CTE) över lager säkerställer långvarig tillförlitlighet genom termiska cykler.
Spår och via integritet i flexzoner
Flexzoner kräver stramare toleranser: tunnare kopparlager, kontrollerade spår/utrymme och optimeras via design (t.ex. fyllda och pläterade mikrovier) för att motstå trötthet från böjning.
Böj radie, flex liv och mekanisk stress
Att specificera lämpliga böjradier (≥ 10 × tjocklek) och genomföra flex-life-test under avsedda dynamiska förhållanden säkerställer flexavsnitten som uthärda operationella rörelser.
Förstyvningsintegration för komponentmontering
Tillfälliga eller permanenta förstyvningar (t.ex. FR-4-ark eller limstödda polyimid) används ofta för att simulera styvt stöd under SMT/THT-montering på flexzoner, vilket säkerställer exakt placering och lödning och avlägsnas sedan vid behov.
Termisk och signalrutt
Blandade PCB kombinerar ofta högeffekt- eller RF-kretsar. Korrekt termisk via matriser och markplan, i kombination med noggrann skikttilldelning, upprätthåller signalintegritet och värmeavledning.
Tillverkbarhet och kostnadsavvägningar
Balanseringskomplexitet kontra kostnad: Ökande skikträkningar, mikrovier eller tunga koppar höjer priset. Tidig DFM (Design for Manufacturability) granskningar är avgörande för att validera genomförbarhet och kostnadseffektivitet.
Testning och inspektionsfunktioner
Blandade mönster kan begränsa standard AOI eller röntgen; Anpassade fixturer, flexvänliga testjiggar eller flygningssondtestning kan krävas för att validera anslutning och komponentplacering.
F1: Vad används blandad PCB -enhet för?
A1: Det används där styva lösningar endast kommer till kort-som bärbara, vikbara enheter, medicinska implantat, flyg- och rymdsensoruppsättningar-alla applikationer som kräver flexibilitet, kompakthet och tillförlitlighet.
F2: Hur kan du säkerställa tillförlitlighet mellan flexstyva övergångar?
A2: Genom noggrann stack-up design (matchande CTE), kontrollerade böjradier, epoxi eller limbindning i övergångszoner, korrekt via plätering och testning under simulerade mekaniska cykler.
Blandad PCB -montering står i framkant av modern elektronikdesign - vilket levererar oöverträffad integration av styva och flexibla tekniker. Nyckeln ligger i noggrann planering av stack, spår/via precision, mekanisk flextestning, DFM-analys och sträng QA för att säkerställa både prestanda och kostnadsviabilitet.
När de görs korrekt - regler för att hålla expertdesign, robusta material och exakt tillverkning - låses blandad PCB -montering upp nya produktmöjligheter i avancerade bärbara, medicinska, rymd-, fordons- och konsumentenheter.
PåFans, vi tar med två decennier av expertis inom avancerad PCB och styv-flextillverkning. Våra blandade PCB-monteringstjänster kombinerar material av hög kvalitet, branschledande standarder (IPC-efterlevnad, ROHS/REACH) och skräddarsytt DFM-stöd för att uppnå hållbara, högpresterande lösningar i skala.
Oavsett om du prototyper eller rampar till produktion med hög volym, säkerställer vårt team design-till-leverans.Kontakta ossidag för att höja dina produktdesign med precisionskonstruerade blandade PCB-monteringslösningar.
