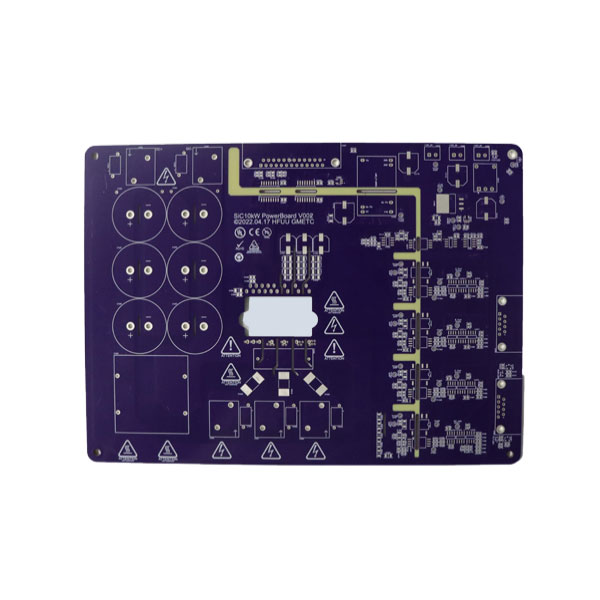

Den obevekliga strävan mot mindre, snabbare och mer kraftfulla elektroniska enheter har drivit på betydande innovation inom kretskortsteknik. High-Density Interconnect (HDI) PCB har blivit grunden för dagens mest avancerade elektronik – från smartphones och bärbara enheter till bilsäkerhetssystem och medicinska implantat. Vi undersöker vad som görHDI PCBskiljer sig från konventionella kort, nyckelteknologierna som är involverade och hurFanways tillverkningskapacitet stödjer produktionen av dessa komplexa, högtillförlitliga kort. Vi utforskar designöverväganden, materialval och kvalitetsstandarder som definierar modern HDI-tillverkning.
Det tryckta kretskortet är grunden för nästan alla elektroniska enheter. I takt med att enheterna har blivit kraftfullare och mer kompakta har kraven på PCB ökat dramatiskt. Standardkretskort med genomgående hålkomponenter och bredare spår räcker inte längre för många moderna applikationer. Behovet av högre komponentdensitet, snabbare signalhastigheter och reducerade formfaktorer har drivit införandet av High-Density Interconnect-teknik.
HDI-kretskort uppnår större ledningstäthet per ytenhet genom en kombination av finare linjer och utrymmen, mindre vior och högre täthet för anslutningsplattor. Dessa kort möjliggör integrering av mer funktionalitet i mindre utrymmen – ett krav för applikationer som sträcker sig från 5G-kommunikationsinfrastruktur till medicinsk diagnostisk utrustning och avancerade förarassistanssystem i fordon.
Fanway-teknikär en Kina-baserad leverantör av elektroniska tillverkningstjänster med över 12 års erfarenhet av PCB-tillverkning, montering och testning. Företaget erbjuder end-to-end-lösningar från PCB-layout och design till färdig produktleverans. Den här artikeln ger en objektiv titt på HDI PCB-teknik, de tillverkningsprocesser som är involverade och de möjligheter som gör Fanway till en partner för kunder som kräver högdensitetslösningar för sammankoppling.
HDI PCB särskiljs från konventionella PCB genom flera nyckelfunktioner som möjliggör högre komponentdensitet och bättre elektrisk prestanda.
HDI-kort kan uppnå spårbredder och utrymmen så små som 2,5 mil (0,0635 mm) eller ännu mindre. Detta möjliggör mer routing i ett visst område, vilket gör det möjligt att ansluta komponenter med högt antal stift som BGAs (Ball Grid Arrays) utan att behöva flera lager eller överdimensionerade kort.
Till skillnad från traditionella genomgående hål som passerar genom hela skivans tjocklek, är mikroviaor med liten diameter - vanligtvis mindre än 150 μm - som förbinder intilliggande lager. Den mindre storleken tillåter fler vior i ett givet område och minskar utrymmet som konsumeras av via själv.
Blindvias kopplar ett yttre lager till ett inre lager utan att penetrera hela brädan. Nedgrävda vior förbinder inre skikt utan att nå de yttre ytorna. Dessa via-typer möjliggör mer komplexa sammankopplingar utan att konsumera utrymme på yttre skikt.
De isolerande skikten mellan kopparskikten är tunnare i HDI-skivor, vilket bidrar till minskad total skivtjocklek och förbättrad signalintegritet genom kortare signalvägar.
Dessa funktioner möjliggör tillsammans en betydande minskning av kortstorleken – ibland upp till 60 % jämfört med konventionella konstruktioner – samtidigt som den elektriska prestandan bibehålls eller förbättras.
Alla HDI-kort är inte lika. Komplexiteten hos en HDI-design kategoriseras vanligtvis efter antalet uppbyggnadsskikt och de involverade viastrukturerna.
| Klass | Strukturera | Komplexitet | Typiska applikationer |
| HDI klass 1 | 1+N+1 | Låg | Grundläggande hemelektronik, enkla enheter |
| HDI klass 2 | 2+N+2 | Medium | Avancerad hemelektronik, infotainment för bilar |
| HDI klass 3 | 3+N+3 | Hög | Högpresterande enheter, 5G-infrastruktur, AI-system |
| HDI klass 4 | 4+N+4 | Extremt hög | Banbrytande applikationer, halvledarförpackningar |
"N" i strukturnotationen representerar antalet kärnlager. Högre komplexitetskort kräver mer sofistikerade tillverkningsprocesser och stramare processkontroll.
Fanwayhar utvecklat tillverkningsmöjligheter för att stödja ett brett utbud av HDI PCB-krav. Följande tabell sammanfattar de tillgängliga nyckelfunktionerna.
| Förmåga | Räckvidd |
| Antal lager | 1 – 108 lager |
| Färdig brädtjocklek | 0,2 mm – 10,0 mm |
| Maximal panelstorlek | 610 mm × 1200 mm |
| Färdig koppartjocklek | 0,5 oz – 12 oz |
| Minsta linjebredd/mellanrum | 2,5 mil / 2,5 mil |
| Minsta färdiga hålstorlek | 0,1 mm |
| Maximalt bildförhållande | 25:1 |
| Impedanskontrolltolerans | ±10 % |
Företaget erbjuder också en rad ytfinishar inklusive HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP och guldfingrar, vilket gör att kunderna kan välja lämplig finish för deras specifika applikation och miljökrav.
HDI PCB används vanligtvis i applikationer där tillförlitlighet är avgörande.Fanwayupprätthåller flera kvalitetscertifieringar som återspeglar dess åtagande att uppfylla internationella standarder.
• ISO 9001:2015– Certifiering av kvalitetsledningssystem.
• IATF 16949:2016– Standard för kvalitetsledning för bilindustrin.
• ISO 13485:2016– Certifiering av kvalitetsledningssystem för medicintekniska produkter.
Företaget följer också IPC-standarder, inklusive IPC-A-600G för acceptans av tryckta kort och IPC-6012 för prestandaspecifikationer för stela PCB. HDI PCB-produktion är tillgänglig enligt IPC klass 2 och klass 3 standarder, där klass 3 representerar den högsta nivån för verksamhetskritiska applikationer.
Miljööverensstämmelse inkluderar UL-säkerhetscertifiering, RoHS-överensstämmelse för begränsning av farliga ämnen och REACH kemikalieöverensstämmelse.
S: HDI PCB har finare spårbredder (ned till 2,5 mil), mindre vior (mikrovior under 150 μm) och högre täthet för anslutningsdynor. De möjliggör mer kompakt design med bättre signalintegritet jämfört med vanliga PCB.
S: Microvias är viaor med liten diameter, vanligtvis mindre än 150 μm, som förbinder intilliggande lager. Deras mindre storlek möjliggör högre routingdensitet och minskar utrymmet som förbrukas av via-strukturen.
S: Fanway kan producera HDI PCB med upp till 108 lager, beroende på designkrav och materialval.
S: Fanway har certifieringar enligt ISO 9001:2015, IATF 16949:2016 och ISO 13485:2016. Företaget följer också IPC-standarder och upprätthåller UL-, RoHS- och REACH-efterlevnad.
S: Tillgängliga ytbehandlingar inkluderar HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP och guldfingrar. Valet beror på applikationens lödningskrav och miljöförhållanden.
HDI PCBTekniken har blivit avgörande för moderna elektroniska enheter som kräver högre funktionalitet i mindre formfaktorer. Kombinationen av finare spår, microvias och avancerade material möjliggör konstruktioner som inte skulle vara möjliga med konventionell PCB-teknik.
Fanway erbjuder en omfattande uppsättning HDI PCB-tillverkningsmöjligheter, med lagerantal upp till 108, minsta spårbredd på 2,5 mil och stöd för en rad högfrekventa och höghastighetsmaterial. Företagets kvalitetscertifieringar – inklusive ISO 9001, IATF 16949 och ISO 13485 – återspeglar dess åtagande att uppfylla kraven för fordonsindustrin, medicinska och andra krävande tillämpningar.
Med snabba prototypalternativ och gratis DFM-analys ger Fanway praktiskt stöd för kunder som utvecklar nya HDI-designer. Om du letar efter en pålitlig partner för ditt projekt, inbjuder vi dig attkontaktaFanwayi dag. Det tekniska teamet kan ge designvägledning, materialrekommendationer och konkurrenskraftiga priser skräddarsydda för dina specifika krav. Kontakta företagets webbplats eller e-post för att starta konversationen.
