EnSMT Stencilär en av de mest kritiska men ofta underskattade komponenterna i modern elektroniktillverkning. Den bestämmer direkt lödpastans avsättningsnoggrannhet, komponentinriktning och det totala utbytet av PCB-montage. Den här omfattande guiden utforskar vad en SMT-stencil är, hur den fungerar, de olika typerna och materialen som finns tillgängliga och varför den spelar en avgörande roll för att uppnå högtillförlitlig ytmonteringsteknik (SMT).

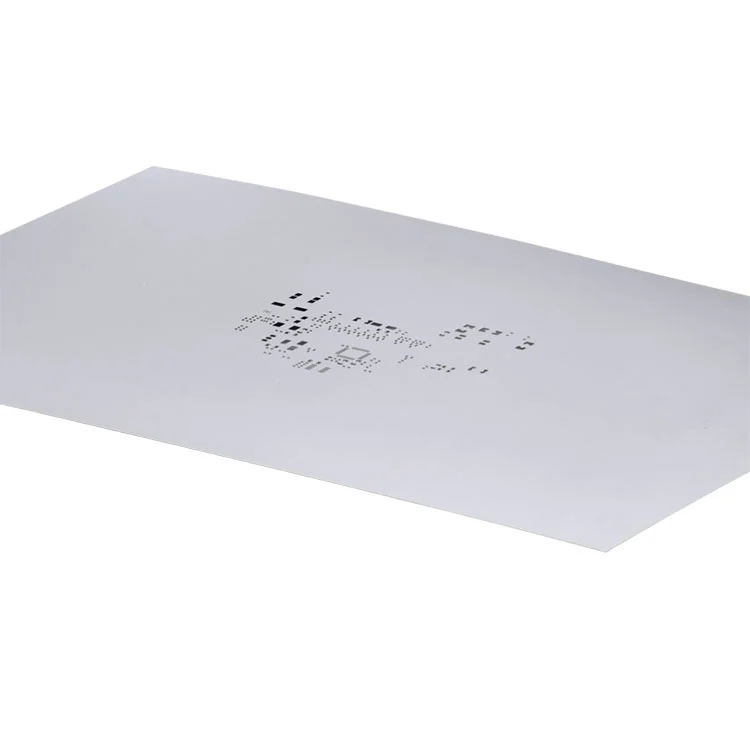

En SMT-stencil är en precisionstillverkad metallplåt som används i lödpasta-utskriftssteget vid ytmonteringsteknik. Den innehåller laserskurna öppningar som motsvarar exakt lödkuddarna på ett kretskort (PCB). Under produktionen appliceras lödpasta över stencilens yta, vilket tillåter kontrollerade volymer av pasta att passera genom varje öppning och avsättas på PCB-kuddarna.
Noggrannheten i denna process påverkar direkt lödfogens integritet, komponentplaceringsnoggrannhet och långsiktig produkttillförlitlighet. För tillverkare som t.exShenzhen Fanway Technology Co., Ltd, SMT-stenciler är inte förbrukningsvaror utan precisionsverktyg som definierar processstabilitet.
Lödpasta-utskriftsprocessen är ansvarig för mer än 60 % av SMT-defekterna när den inte kontrolleras ordentligt. En optimerad SMT-stencil säkerställer:
Utan en väldesignad SMT-stencil kan inte ens de mest avancerade plock-and-place-maskinerna kompensera för tryckfelaktigheter.
SMT-stenciler klassificeras baserat på struktur, monteringsmetod och applikationsscenario. De vanligaste kategorierna inkluderar:
Materialvalet påverkar direkt stencilens livslängd, utskriftskonsistens och rengöringseffektivitet. Det mest använda materialet är rostfritt stål på grund av dess hållbarhet och ytjämnhet.
| Material | Fördelar | Typiskt användningsfall |
|---|---|---|
| Rostfritt stål | Hög hållbarhet, släta öppningsväggar | Massproduktion |
| Nickel | Utmärkt releaseprestanda | Fin-pitch komponenter |
| Mässing | Lägre kostnad | Kortvarig användning |
Stencildesign är en balans mellan lödvolymkontroll och pastafrigöringseffektivitet. Viktiga designfaktorer inkluderar:
Avancerade tillverkare gillarShenzhen Fanway Technology Co., Ltdfölj IPC:s riktlinjer för att säkerställa optimal pastaöverföringseffektivitet och långvarig processupprepbarhet.
| Stencil typ | Precision | Kosta | Rekommenderad volym |
|---|---|---|---|
| Inramad | Mycket hög | Medium | Produktion i hög volym |
| Ramlös | Hög | Låg | Produktion i medelvolym |
| Prototyp | Medium | Mycket låg | Lågvolymtestning |
SMT-stenciler används i stor utsträckning i branscher, inklusive hemelektronik, fordonselektronik, medicinsk utrustning, industriella styrsystem och telekommunikation. Alla applikationer som kräver exakt avsättning av lödpasta är beroende av en korrekt konstruerad SMT-stencil.
Ur ett EEAT-perspektiv visar SMT-stenciler:
Vad används en SMT-stencil till?
En SMT-stencil används för att exakt applicera lödpasta på PCB-kuddar innan komponentplacering, vilket säkerställer tillförlitliga lödfogar.
Varför spelar SMT-stenciltjockleken roll?
Stencilens tjocklek styr lödvolymen; felaktig tjocklek kan orsaka otillräcklig lödning eller överbryggande defekter.
Vilken SMT-stenciltyp är bäst för massproduktion?
Inramade SMT-stenciler är bäst för massproduktion på grund av deras stabilitet och repeterbarhet.
Hur ofta ska en SMT-stencil bytas ut?
Bytet beror på användning, rengöringsfrekvens och materialkvalitet, men högkvalitativa schabloner kan hålla i tiotusentals cykler.
Vilka standarder styr SMT-stencildesign?
IPC-7525 och IPC-A-610 är allmänt erkända standarder som vägleder stencildesign och applicering av lödpasta.
