Vad är ytmonterad PCB-montering och varför spelar det någon roll?

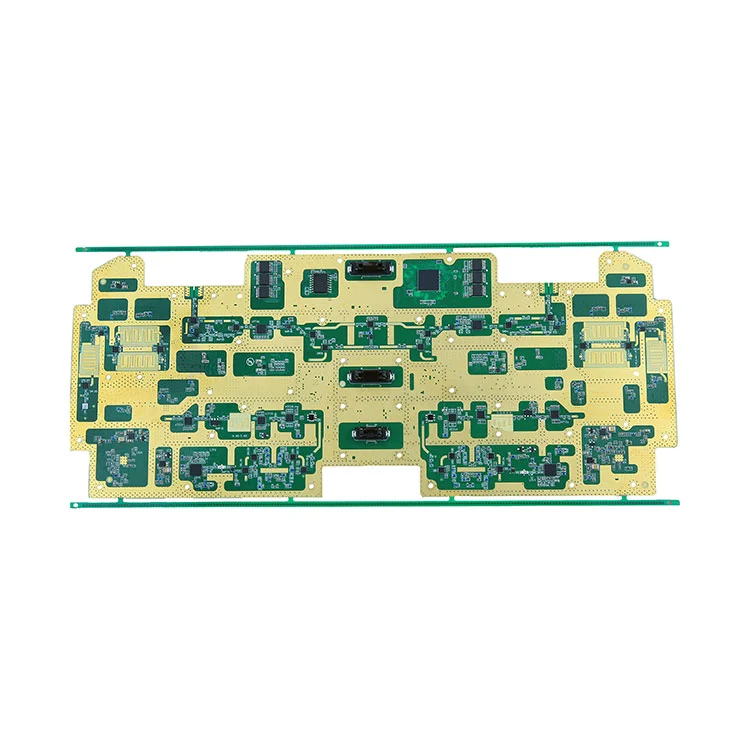

Vad är en ytmonterad PCB-enhet?

Ytmonterad PCB-enhet hänvisar till den elektroniska monteringsprocessen där komponenter monteras direkt på ytan av ett tryckt kretskort (PCB) istället för att sättas in genom hål. Denna process bygger på Surface Mount Technology (SMT) och Surface Mount Devices (SMDs), som möjliggör högre komponentdensitet och minskade tillverkningskostnader. SMT har blivit allestädes närvarande i elektronikindustrin på grund av dess effektivitet, skalbarhet och prestandafördelar.

Hur skiljer sig teknik för ytmontering från genomgående hål?

Den primära kontrasten mellan Surface Mount Technology (SMT) och Through-Hole Technology (THT) ligger i hur elektriska komponenter är fästa på PCB:n:

Varför använda ytmonterad PCB-enhet?

• Högre komponentdensitet:SMT tillåter fler delar på mindre brädor.
• Minskad tillverkningskostnad:Automatisering sänker arbetskostnader och repeterbarhetsfel.
• Förbättrad elektrisk prestanda:SMT minskar ledningslängden, vilket förbättrar signalkvaliteten.
• Snabbare produktionscykler:Automatiserade plock-och-placerings- och återflödesprocesser påskyndar produktionen.
• Designflexibilitet:Båda skivytorna kan befolkas.

Vilka komponenter används vanligtvis i ytmonterade PCB-montage?

SMT innehåller många komponenttyper. Här är de vanligaste:

Vilka är de viktigaste processtegen vid montering av ytmontering?

1. Stenciltryck:Lödpasta appliceras på PCB-kuddar med hjälp av en stencil.
2. Välj-och-Placera:Maskiner placerar SMD:er exakt på lödpasta.
3. Återflödeslödning:PCB passerar genom en återflödesugn för att smälta lödpasta.
4. Inspektion och kvalitetskontroll:AOI-, röntgen- och optiska kontroller verifierar monteringsnoggrannheten.
5. Slutprov:Funktionstester bekräftar prestanda.

Hur hanterar man gemensamma församlingsutmaningar?

SMT-montering kan möta flera utmaningar, såsom gravsten, lödbrygga och öppna kretsar. Bästa metoder inkluderar:

• Optimera PCB-layout:Korrekt paddesign och avstånd för att minska lödproblem.
• Tune Reflow Profile:Skräddarsydda temperaturprofiler för konsekventa lödfogar.
• Använd högkvalitativa material:Pålitlig lödpasta och komponenter förbättrar konsistensen.
• Utför Robust QA:Använd AOI, röntgen och IKT för att fånga defekter tidigt.

Vilka material krävs för SMT?

Hur säkerställer man ytmonteringskvalitet och tillförlitlighet?

Ytmontering av hög kvalitet kräver rigorösa tester och validering. Viktiga metoder inkluderar:

• Automatiserad optisk inspektion (AOI):Upptäcker saknade komponenter, polaritet och lödproblem.
• Röntgeninspektion:Avslöjar dolda lödfogsdefekter.
• In-Circuit Testing (IKT):Testar elektrisk prestanda på komponentnivå.
• Funktionstestning:Verifierar hela kretsens beteende under verkliga förhållanden.

Kombinerad QA säkerställer att PCB uppfyller prestanda- och tillförlitlighetsstandarder som förväntas i modern elektronik.

Vilka är framtida trender inom ytmonterade PCB-montage?

Flera nyckeltrender formar framtiden för SMT:

• Miniatyrisering:Mindre formfaktorer och mikro-SMD-komponenter.
• Avancerad automatisering:AI-driven pick-and-place och processfeedback i realtid.
• 3D-tryckt elektronik:Additiv tillverkning integreras med SMT.
• Smart inspektion:Maskininlärning förbättrar defektdetektering.

Dessa trender säkerställer att Surface Mount PCB Assembly fortsätter att utvecklas, vilket förbättrar prestandan och minskar produktionscyklerna.

Vanliga frågor

Vad är ytmonterad PCB-montering?

Ytmonterad PCB-montering hänvisar till processen att montera elektroniska komponenter direkt på ytan av ett PCB med hjälp av SMT-processer. Den ersätter traditionell genomgående montering i de flesta moderna elektronikprodukter på grund av dess effektivitet och miniatyriseringsfördelar.

Hur förbättrar Surface Mount Technology prestandan?

SMT förbättrar prestandan genom att minska ledningslängden, vilket sänker induktansen och motståndet. Detta förbättrar signalintegriteten och tillåter kort att arbeta vid högre frekvenser med mindre brus.

Vilka branscher drar mest nytta av ytmontering?

Branscher som hemelektronik, bilindustri, medicinsk utrustning, flyg och telekommunikation förlitar sig starkt på SMT på grund av behovet av kompakta, pålitliga och högpresterande elektroniska sammansättningar.

Vilka utmaningar finns i ytmontering?

Utmaningar inkluderar att hantera mycket små komponenter, säkerställa exakt applicering av lödpasta och undvika defekter som gravsten eller lödbryggor. Avancerade processkontroll- och inspektionssystem är nödvändiga för att mildra dessa problem.

Varför är kvalitetskontroll avgörande i SMT?

Kvalitetskontroll säkerställer tillförlitlighet och funktionalitet i färdiga produkter. Med högdensitetskomponenter och automatiserad montering kan defekter snabbt leda till fel ute på fältet. Processer som AOI och röntgeninspektion upptäcker problem före slutlig testning.
