Tryckta kretskort(PCB) är den tysta ryggraden i dagens elektronik. Oavsett om det är i en smartphone, fordonsstyrningssystem, medicinsk skanner eller flyg- och rymdnavigeringsmodul, ger PCB den fysiska och elektriska grunden som ansluter alla komponenter. Att förstå hur de arbetar börjar med att erkänna den förändring de förde till tekniken. Innan PCB: er gjordes ledningar manuellt med punkt-till-punkt-anslutningar. Denna metod var inte bara benägen att fel utan också begränsad skalbarhet. PCB löste dessa problem genom att erbjuda standardiserade och skiktade strukturer som säkerställer kompakt design, tillförlitlighet och massproduktionseffektivitet.
Så, hur exakt fungerar de? I deras kärna tjänar PCB tre primära syften:
Mekaniskt stöd- Säkra komponenter på plats.
Elektriska anslutningar- Tillhandahålla ledande vägar för strömflöde.
Signalintegritet- Att säkerställa att elektroniska signaler reser med minimal förlust eller störningar.

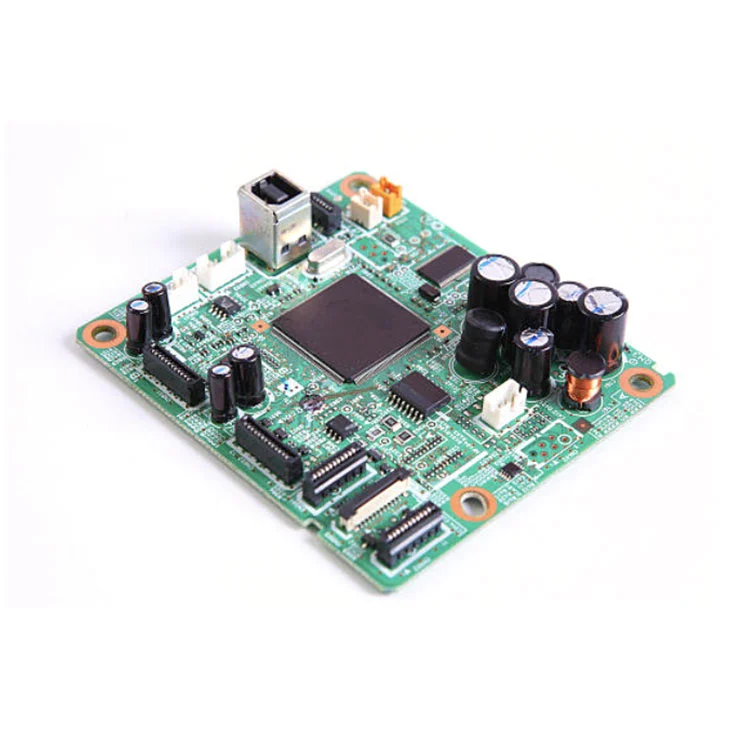

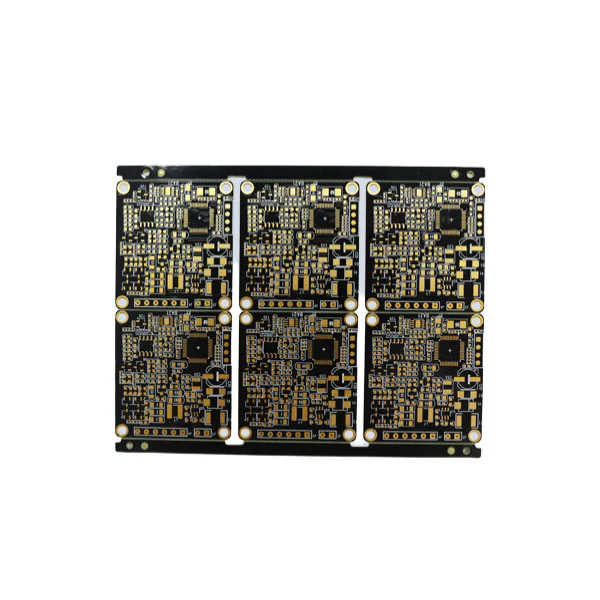

Konstruktionen innebärunderlag, vanligtvis FR4 -glasfiber eller annat material, som fungerar som det isolerande skiktet. Ovanpå detta lamineras kopparfolier, etsade i vägar och pläteras med skyddande ytbehandlingar. Slutresultatet är ett noggrant utformat kort där motstånd, kondensatorer, mikrochips och kontakter kan monteras.
PCB kan vara ensidiga, dubbelsidiga eller flerskiktade beroende på designens komplexitet. Multilayer PCB - ibland når mer än 40 lager - är viktiga för avancerad dator- och telekommunikationsutrustning, där signalruttäthet är kritisk. De integrerarvias(Vertikala sammankopplingar) som gör det möjligt för signaler att passera genom olika lager samtidigt som prestationsintegriteten bibehålls.
Värmehantering är en annan avgörande roll för PCB. Genom att utforma termiska vias, kylfiskar eller speciella kopparhällar säkerställer tillverkarna att känsliga komponenter förblir inom säkra driftstemperaturer. Utan sådana designhänsyn ökar risken för systemfel avsevärt.
Branscher förlitar sig på olika typer av PCB som är anpassade till specifika applikationer. Att förstå hur dessa variationer fungerar ger insikter om varför PCB förblir nödvändiga i global elektroniktillverkning.
Ensidig PCB: Dessa är den enklaste typen, med kopparspår på bara en sida av brädet. De är kostnadseffektiva och används allmänt i kalkylatorer, radioapparater och enkel konsumentelektronik.
Dubbelsidig PCB: Med kopparspår på båda sidor tillåter de mer komplexa kretskonstruktioner. Komponenter kan monteras på båda sidor, vilket ökar densiteten.
Flerskikts PCB: Bestående av tre eller flera lager av ledande koppar, hanterar dessa brädor mycket komplexa applikationer. Smartphones, avancerade medicintekniska produkter och flyg- och rymdelektronik förlitar sig ofta på dessa.
Styva PCB: Byggt på fasta underlag erbjuder de stabilitet och hållbarhet, vilket gör dem vanliga i de flesta elektroniska enheter.
Flexibel PCB: Konstruerade med böjbara material som polyimid kan de vrida och vika, idealiska för bärbara och kompakt elektronik.
Stel-flex-PCB: En hybrid som kombinerar styva och flexibla områden som erbjuder strukturell stabilitet och designflexibilitet samtidigt.
Högfrekventa PCB: Tillverkad med specialiserade material, de säkerställer signalnoggrannhet för applikationer som telekommunikation och radarsystem.
För att lyfta fram professionella produktparametrar tydligt, här är en sammanfattningstabell:
| Parameter | Typiskt intervall/specifikation | Applikationsexempel |
|---|---|---|
| Basmaterial | FR4, Polyimide, CEM-1, Rogers | Konsumentelektronik, fordon, RF -utrustning |
| Koppar tjocklek | 0,5 oz - 6 oz | Kraftbrädor, industriell kontroll |
| Lagerantal | 1 - 40+ | Från leksaker till superdatorer |
| Ytfin | Hasl, enig, osp, nedsänkningssilver, nedsänkningstenn | Förbättrar lödbarhet, korrosionsmotstånd |
| Minsta spårbredd/avstånd | 2 - 4 mil (avancerade mönster under 2 mil möjliga) | HDI-enheter med hög täthet |
| Driftstemperatur | -55 ° C till +150 ° C (specialdesign upp till 200 ° C +) | Flyg-, militär, industriell kontroll |
| Dielectric Constant (DK) | 2.2 - 4.5 beroende på material | Högfrekvenssignalöverföring |
| Termisk konduktivitet | 0,25 - 2,0 W/MK (beroende på substrat) | Värmekänsliga kretsar |
Dessa parametrar dikterar prestanda, hållbarhet och tillförlitlighet för varje PCB. Tillverkare väljer noggrant specifikationer baserade på krav på slutanvändning. Till exempel kräver en Automotive ECU PCB högre värmebeständighet och vibrationstolerans jämfört med ett enkelt hushållslysskort.
Tillförlitligheten för ett tryckt kretskort beror inte bara på design utan också på exakta tillverkningsprocesser. Högkvalitativ PCB kräver strikt efterlevnad av internationella standarder som IPC-A-600 (acceptabilitet för tryckta brädor). Processen innehåller vanligtvis följande steg:
Design och layout- Ingenjörer skapar schemat och översätter det till Gerber -filer, som dikterar kopparmönster, borrhål och lödmasker.
Underlagsförberedelse- FR4 eller valt material skärs och lamineras med kopparfolie.
Bildöverföring och etsning- Kretsmönster trycks ut och oönskat koppar etsas bort, vilket lämnar ledande vägar.
Borrning och plätering- Hål borras för vias och komponentledningar och pläteras sedan för att säkerställa konduktivitet.
Lödmaskapplikation- Ett skyddande polymerskikt appliceras, isolerar spår och förhindrar lödbryggning.
Ytfin- Hasl (varmluftslödning), enig (elektrolös nickel nedsänkning guld) eller andra ytbehandlingar appliceras för att förbättra lödbarhet.
Silkescreentryck- Referensmarkeringar, logotyper och etiketter läggs till.
Elektrotestning-Flygprobe eller fixturbaserad testning säkerställer att alla anslutningar är giltiga och att det inte finns några shorts eller öppna kretsar.
Slutlig inspektion och förpackning- Brädor inspekteras, mäts och förpackas efter kundkrav.
Tillförlitlighet stärks ytterligare av tekniker som:
Impedanskontrollför höghastighets digitala kretsar.
Termisk lättnadsdynorför att optimera lödningen.
Microvia TechnologyFör kompakt HDI -PCB.
Konforma beläggningarför fukt och dammmotstånd.
Globala tillverkare implementerar ocksåkvalitetshanteringssystemsåsom ISO 9001, ISO/TS 16949 (Automotive) och AS9100 (Aerospace). Dessa säkerställer konsekvent prestanda och efterlevnad av krävande branscher.
PCB: s framtid fortsätter att utvecklas med snabba tekniska trender. Nya applikationer i5G, AI-driven enheter, elfordon och IoTEfterfrågan som är tunnare, snabbare och mer hållbara. Innovationer inkluderar:
HDI (High-Density Interconnect) PCB: Tillåter fler komponenter i mindre utrymmen, vilket möjliggör smartphones och bärbar teknik.
Inbäddade komponenter: Integrera passiva och aktiva komponenter direkt i PCB -skikt för rymdbesparingar.
Metallkärna PCB: Använd aluminium- eller kopparbaser för förbättrad värmeavledning vid LED -belysning och kraftelektronik.
Biologiskt nedbrytbara underlag: Som svar på hållbarhetsproblem får miljövänliga PCB uppmärksamhet.
3D-tryckta PCB: Erbjuder flexibel prototyper och anpassade geometrier.
Eftersom branscher kräver högre frekvenser, snabbare hastigheter och bättre energieffektivitet fortsätter PCB -tekniken att anpassa sig. Automotive Electronics, till exempel, kräver allt mer brädor som kan motstå hög vibration, bredtemperaturintervall och elektromagnetisk störningskontroll. Medicinsk utrustning förlitar sig på miniatyriserade PCB som upprätthåller hög tillförlitlighet inom livräddande utrustning. Telekommunikationsföretag investerar i högfrekventa PCB för att säkerställa minimal signalförlust i 5G-basstationer.
Effekterna av dessa innovationer är djupgående: bättre anslutning, säkrare transport, avancerad sjukvård och effektivare energianvändning. I huvudsak påverkar utvecklingen av tryckta kretskort direkt framtiden för den globala teknikinfrastrukturen.
F1: Hur länge håller ett tryckt kretskort?
En högkvalitativ PCB kan pågå var som helst från 10 till 20 år beroende på användningsförhållanden, materialval och termisk hantering. Industriella och rymdkvalitets-PCB, designade med strängare specifikationer, kan hålla ännu längre med korrekt underhåll.
F2: Hur väljer jag rätt PCB för min applikation?
Att välja rätt PCB innebär att bedöma driftsmiljön, effektkraven, signalhastigheten och fysiska designbegränsningar. Exempelvis är flexibla PCB idealiska för bärbara enheter, medan flerskikts styva brädor är bättre för höghastighetsdatabehandlingssystem. Rådgivning med en erfaren tillverkare säkerställer optimala material och designval.
Tryckta kretskort är den dolda kraften bakom modern teknik, vilket säkerställer att enheter förblir funktionella, pålitliga och effektiva. Från de grundläggande enskiktsdesignerna för konsumentgadgets till de sofistikerade flerskiktsstrukturerna inom flyg- och medicinsk utrustning fortsätter PCB: er att utvecklas och anpassa sig till nya utmaningar.
PåFans, vi kombinerar avancerad teknik, strikta kvalitetsstandarder och branschkompetens för att leverera PCB som uppfyller olika globala krav. Om du letar efter en betrodd partner för att stödja dina elektroniktillverkningsbehov,kontakta ossidag och upptäck hur vi kan driva din innovation.
