Högdensitet Interconnect (HDI) Tryckta kretskort (PCB) har blivit en hörnsten i modern elektronik, särskilt i applikationer där kompakthet, hög prestanda och tillförlitlighet är kritiska. Från smartphones och surfplattor till flyg- och rymdelektronik och medicintekniska produkter erbjuder HDI PCB unika fördelar jämfört med konventionella tryckta kretskort.

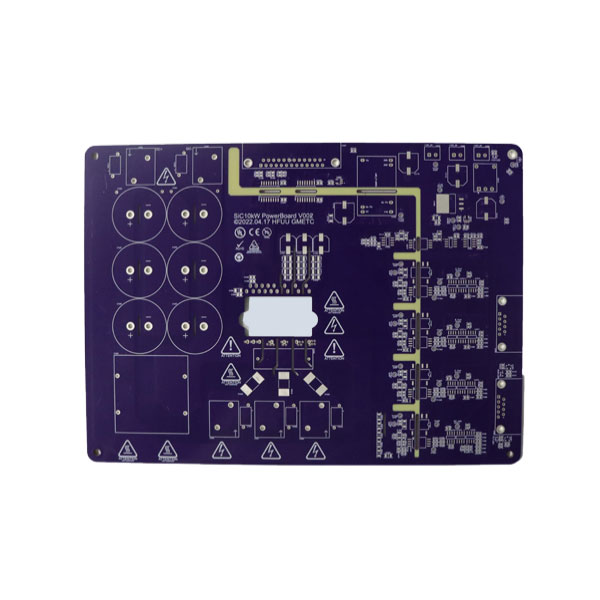

HDI PCB är avancerade tryckta kretskort som har en högre ledningstäthet per enhetsområde än traditionella PCB. Till skillnad från standard PCB, som kan ha enkel genomgångsteknologi och större spår, använder HDI PCB mikrovier, blinda vias och begravda Vias för att skapa mycket effektiva sammankopplingar.
Viktiga egenskaper som skiljer HDI -PCB inkluderar:
Microvias: Extremt små vias, vanligtvis mindre än 150 mikron i diameter, som förbinder olika lager utan att ta överdrivet utrymme.
Blind och begravd vias: Blind vias ansluter yttre lager till inre skikt, medan begravda vias sammankopplar inre skikt utan att nå ytan.
Hög ledningstäthet: Mer sammankopplingar per enhetsarea möjliggör kompakt konstruktioner och bättre signalintegritet.
Fin linje/rymdmönster: Linjer så smala som 3 mil och avstånd så låga som 3 mil möjliggör fler routingalternativ i ett begränsat utrymme.
Dessa funktioner gör det möjligt för HDI PCB att stödja höghastighetssignalöverföring och minska parasiteffekter, vilket gör dem idealiska för applikationer där prestanda inte kan komprometteras.
Nedan följer en professionell sammanfattning av HDI PCB tekniska specifikationer för snabb referens:
| Parameter | Typiskt värde / intervall | Beskrivning |
|---|---|---|
| Underlagsmaterial | FR4, ROGERS, PTFE | Bestämmer termisk prestanda och signalintegritet |
| Lager | 4–20 lager | Antal lager kan anpassas baserat på applikation |
| Mikrovadiameter | 0,10–0,15 mm | Liten via för att minska rymdanvändningen och upprätthålla hög densitet |
| Via typ | Blind, begravd, genom | Ansluter lager effektivt utan att öka styrelsestorleken |
| Linjebredd / avstånd | 3–5 mil | Fin linjeförmåga för tät routing |
| Koppar tjocklek | 0,5–3 oz/ft² | Stöder hög ström och termisk hantering |
| Ytfin | Enig, hasl, osp | Säkerställer lödbarhet och långvarig tillförlitlighet |
| Min brädtjocklek | 0,4–1,6 mm | Tillåter tunnare mönster för kompakta enheter |
| Signalintegritet | Kontrollerad impedans tillgänglig | Kritiskt för höghastighets-digitala och RF-applikationer |
| Termisk prestanda | TG 130–180 ° C, HDI-specifik FR4 | Säkerställer stabilitet under hög termisk stress |
När enheter krymper i storlek men kräver högre bearbetningskraft blir behovet av avancerad sammankopplingsteknik som HDI mer pressande. Standard PCB möter ofta begränsningar vid routing och signalintegritet, vilket gör dem mindre lämpliga för enheter med komplex funktionalitet. HDI PCB tar upp dessa utmaningar på flera sätt:
Förbättrad signalprestanda: De kortare och mer direkta signalvägarna minskar induktansen och kapacitansen, vilket minimerar signalförlust och övergång.
Kompakt design: Med högre ledningstäthet och mikrovier möjliggör HDI PCB mindre enheter utan att offra funktionalitet.
Förbättrad tillförlitlighet: Färre lager av routing och bättre termisk hantering minskar risken för misslyckande under högfrekvensoperationer.
Kostnadseffektivitet för produktion med hög volym: Trots initiala tillverkningskostnader minskar HDI PCB behovet av flera PCB i en enda enhet, förenkla montering och sänka de totala kostnaderna.
Stöd för avancerade komponenter: HDI-teknik är avgörande för att montera komponenter med hög pin-räkning som BGA (Ball Grid Array), CSP (Chip Scale-paket) och andra fina ICS.
Den snabba utvecklingen av smartphones, bärbara enheter, bilelektronik och medicinsk instrumentering har gjort HDI PCB till ett kritiskt val för tillverkare som söker prestanda utan att öka enhetsstorleken.
Att producera HDI PCB involverar avancerade tillverkningstekniker som kräver exakt kontroll över material, processer och kvalitetssäkring. De viktigaste stegen i HDI PCB -tillverkning inkluderar:
Materialval: Substrat med hög termisk stabilitet och låg dielektrisk förlust väljs baserat på applikationskrav. Vanliga material inkluderar High-TG FR4, Rogers och PTFE-laminat.
Lamineringsprocess: Flera lager lamineras tillsammans med högtryck och temperatur för att säkerställa perfekt vidhäftning och elektrisk isolering.
Microvia -borrning: Laserborrning används vanligtvis för mikrovier, vilket möjliggör diametrar så små som 0,10 mm. Detta steg kräver extrem precision för att undvika felinställning eller skador.
Kopparplätering: Koppar är elektropläterad för att fylla vias och bilda ledande stigar. Tjockleken styrs noggrant för att stödja strömbärande kapacitet.
Patterning: Avancerad fotolitografi definierar fina linje/rymdmönster, vilket säkerställer korrekt och tät routing.
Ytansbehandling: ENIG, OSP- eller HASL-ytor appliceras för att säkerställa lödbarhet och långvarig tillförlitlighet.
Elektrisk testning: Varje kort genomgår rigorös testning för kontinuitet, impedans och shorts för att garantera överensstämmelse med designspecifikationer.
Kombinationen av dessa processer säkerställer att HDI PCB kan pålitligt stödja höghastighetssignaler, komponenter med hög densitet och krävande termiska förhållanden.
F1: Vilka applikationer drar mest nytta av HDI PCB?
A1: HDI PCB är idealiska för högpresterande enheter där rymdbegränsningar och signalintegritet är kritiska. Detta inkluderar smartphones, surfplattor, bärbar elektronik, medicinsk utrustning, flyg- och rymdutrustning, bilelektronik och höghastighetsnätverkshårdvara. Deras förmåga att hantera komponenter med fina pitch och komplexa sammankopplingar gör dem överlägsna i sådana scenarier.
F2: Hur jämför HDI PCB -tillförlitlighet med konventionella PCB?
A2: HDI PCB ger förbättrad tillförlitlighet på grund av kortare sammankopplingsvägar, minskad signalförlust, bättre termisk prestanda och färre lödpunkter i högdensitetsenheter. Dessa faktorer minskar risken för elektriskt fel, signalnedbrytning och termisk stress, vilket gör HDI PCB lämpliga för uppdragskritiska applikationer där konventionella PCB kan misslyckas.
PåFans, HDI PCB-tillverkning är i linje med branschledande standarder och strikt kvalitetskontroll. Fanway är specialiserad på högdensitet, flerskikts-PCB som kombinerar prestanda, hållbarhet och skalbarhet för både prototyp och massproduktion. Viktiga differentierare för Fanway HDI PCB inkluderar:
Anpassning: Skräddarsytt skiktantal, underlagsmaterial och linje/rymdspecifikationer för att uppfylla projektspecifika krav.
Avancerad tillverkningskapacitet: Laserborrade mikrovier, fina linjemönster och kontrollerade impedansalternativ.
Snabb vändning: Strömlinjeformade produktionsprocesser tillåter snabb prototyper och snabb leverans för marknadskritiska projekt.
Kvalitetssäkring: Varje kort genomgår elektrisk testning, optisk inspektion och funktionell verifiering för att säkerställa nollfel.
Teknisk support: Fanway tillhandahåller omfattande teknisk konsultation för att optimera mönster för tillverkbarhet, prestanda och kostnadseffektivitet.
För företag som vill integrera högpresterande HDI-PCB i sina produkter, erbjuder Fanway pålitliga lösningar som upprätthåller excellens från prototyper till fullskalig tillverkning.
