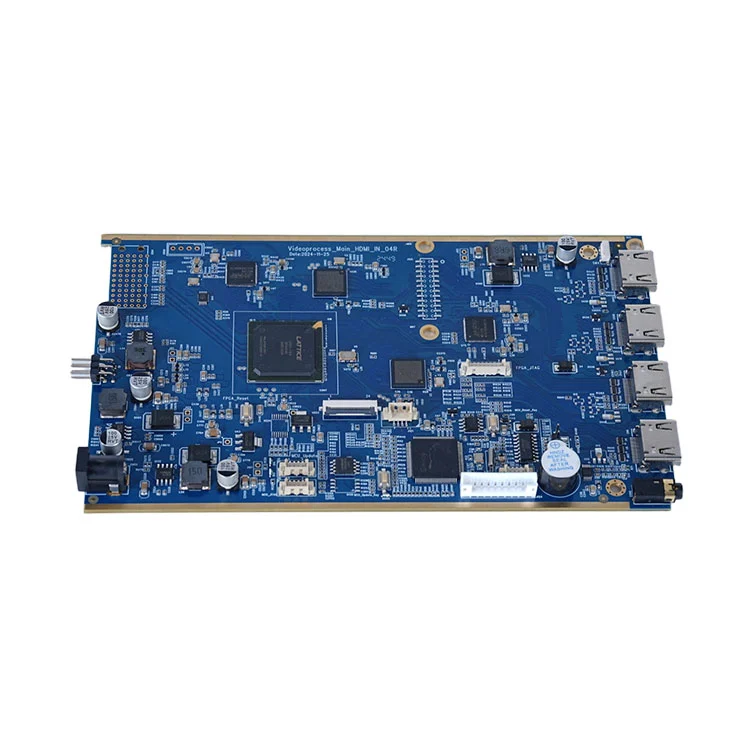

I modern elektroniktillverkning,BGA PCB Monteringhar blivit en av de mest pålitliga och effektiva förpackningsteknikerna för kompakta enheter. Med sin förmåga att stödja komponenter med högt antal stift, förbättrad termisk prestanda och stabila lödfogar, används den i stor utsträckning i kommunikationsutrustning, konsumentelektronik, industriella styrsystem och bilelektronik. När tekniken utvecklas mot miniatyrisering och hög prestanda, gillar företagShenzhen Fanway Technology Co., Ltd.tillhandahålla avanceradBGA PCB Monteringlösningar som säkerställer optimal kvalitet, precision och hållbarhet.
BGA-enheter (Ball Grid Array) använder lödkulor som är arrangerade i ett rutnät under komponenten istället för stift placerade på omkretsen. Denna strukturella skillnad ger flera viktiga fördelar:
Högre anslutningstäthet
Bättre elektrisk ledningsförmåga
Förbättrad värmeavledning
Överlägsen prestandastabilitet
Minskad risk för lödbryggning
Denna teknik är särskilt värdefull när din produkt kräver mer robust signalintegritet och tätare förpackning än vad konventionella SMD-komponenter kan leverera.
Tillämpningen avBGA PCB Monteringökar den totala enhetens prestanda avsevärt. Dess dolda lödkulor förkortar elektriska vägar, sänker motståndet och förbättrar signalöverföringshastigheten. Dessutom förbättrar den större kontaktytan hos lödkulor värmeledning, vilket gör att högeffektschips och processorer förblir stabila under långvarig drift. För industrier som kräver pålitlig och kompakt elektronik blir denna monteringsmetod oumbärlig.
Nyckelprestandafördelar:
Lägre impedans och förbättrad högfrekvent prestanda
Stark mekanisk anslutning för vibrationsbeständiga applikationer
Utmärkt värmehantering
Ökad bearbetningskapacitet för CPU:er, GPU:er och IC:er
Nedan finns en översikt över de tillverkningsparametrar som stöds avShenzhen Fanway Technology Co., Ltd.förBGA PCB Montering.
1. Översikt över monteringskapacitet
| Parameterkategori | Specifikation |
|---|---|
| Pakettyper | BGA, Micro-BGA, CSP, LGA, QFN |
| Bollplan | 0,25 mm – 1,27 mm |
| Min. PCB-tjocklek | 0,4 mm |
| Max. PCB Storlek | 510 mm × 510 mm |
| Monteringstyper | Blyad / Blyfri BGA |
| Inspektionsmetod | Röntgen, AOI, Funktionstestning |
| Omarbetningsförmåga | BGA borttagning, reballing, utbyte |
2. Parametrar för lödning och inspektion
Återflödestemperaturkontroll: ±1°C noggrannhet
Tomrumsfrekvens: < 10 % (optimerad för premiumapplikationer)
Samplanaritetstolerans: < 0,1 mm
Justeringsprecision: ±20 μm
Placeringsnoggrannhet: Upp till 01005 komponenter stöds tillsammans med BGA
3. PCB-materialkompatibilitet
FR4 High-Tg
Polyimid (PI)
Rogers högfrekvensbrädor
Hybrid flerskikts PCB
HDI-kort med blinda/nedgrävda vias
Dessa parametrar säkerställer stabil, repeterbar och högprecisionsmontering även för de mest komplexa BGA-projekten.
Branscher som kräver precision, hållbarhet och hög komponentdensitet väljer konsekventBGA PCB Monteringeftersom det säkerställer:
Minimal signalfördröjning
Långsiktig termisk stabilitet
Stark mekanisk bindning
Låg felfrekvens under kontinuerlig drift
Utmärkt EMC-prestanda
Branscher som i stor utsträckning använder BGA PCB-enhet:
Konsumentelektronik (smartphones, surfplattor, bärbara datorer)
Industriell styrutrustning
Bilelektronik och navigationssystem
Medicinsk elektronik
Nätverkskommunikationsenheter
Flyg- och försvarselektronik
Shenzhen Fanway Technology Co., Ltd. erbjuder skräddarsydda BGA-lösningar för att möta dessa krävande branschförhållanden.
Tillförlitlighet beror mycket på processtyrning, inspektionsteknik och ingenjörsexpertis. Vi anställer:
Kvalitetskontrollåtgärder:
Automatiserad optisk inspektion (AOI)
Upptäcker lätt feljustering, löddefekter och komponentorienteringsproblem.
Röntgeninspektion
Viktigt för dolda lödfogar under BGA-paket.
Kontrollerar efter tomrum, överbryggningar, otillräckligt lödning och öppna anslutningar.
Optimering av återflödesprofilering
Säkerställer att lödkulor smälter helt och bildar enhetliga anslutningar.
Professionell omarbetningsteknik
Våra ingenjörer kan säkert byta ut, kasta om och justera BGA-komponenter utan att skada kretskortet.
Dessa tekniker säkerställer att varje bräda uppfyller globala kvalitetsstandarder som IPC-A-610 och ISO9001.
Det verkliga värdet avBGA PCB Monteringligger i dess förmåga att hjälpa ingenjörer att designa produkter som är:
Mindre
Snabbare
Mer energieffektiv
Mer pålitlig under tuffa förhållanden
Eftersom BGA-paket sitter direkt ovanför lödkulor, förkortas elektriska vägar och motståndet minskar. Denna struktur är idealisk för produkter som kräver snabb databehandling eller kompakt intern layout. Till exempel har enheter som använder processorer, minneschips, Bluetooth-moduler eller avancerade nätverks-IC:er stor nytta av BGA-montering.
För att säkerställa optimal prestanda bör ingenjörer utvärdera:
Designöverväganden:
Tillräcklig kudddiameter
Korrekt lödmaskdesign
Via-in-pad struktur vid behov
PCB värmefördelning
Konfiguration av återflödeskurva
Lämpligt material och antal lager
Produktionsöverväganden:
Precisionen hos placeringsutrustning
Möjlighet för röntgeninspektion
Ingenjörserfarenhet med högdensitetskonstruktioner
Omarbetnings- och reparationsförmåga
Shenzhen Fanway Technology Co., Ltd. tillhandahåller omfattande ingenjörsstöd som hjälper dig att optimera layouten, minska monteringsrisken och förbättra tillverkningsutbytet.
F1: Vad är BGA PCB-montering och varför används det ofta?
A:BGA PCB Montering är en metod för att montera Ball Grid Array-komponenter på tryckta kretskort med hjälp av lödkulor anordnade under förpackningen. Det används ofta eftersom det ger högdensitetsanslutningar, stabil elektrisk prestanda och utmärkt värmeavledning, vilket är avgörande för moderna kompakta elektroniska enheter.
F2: Hur förbättrar BGA PCB Assembly tillförlitligheten hos min produkt?
A:Dess struktur skapar starka mekaniska anslutningar och förbättrar värmeledning. Dessa faktorer minskar felfrekvensen, förbättrar prestandastabiliteten och gör att kretskortet kan fungera effektivt under kontinuerliga högbelastningsförhållanden.
F3: Vilka inspektioner behövs under BGA PCB-montering?
A:Röntgeninspektion är obligatorisk för att verifiera dolda lödfogar. AOI och funktionstestning rekommenderas också för att säkerställa inriktningsnoggrannhet, korrekt lödning och elektrisk prestanda.
F4: Kan Shenzhen Fanway Technology Co., Ltd. hantera komplexa BGA PCB-monteringsprojekt?
A:Ja. Vi har stöd för BGA-, Micro-BGA-, CSP- och HDI-kort med avancerad precisionsplacering, återflödeskontroll, röntgentestning och omarbetningsmöjligheter, vilket gör oss till en pålitlig partner för kompletta BGA-monteringstjänster.
Om ditt projekt kräver stabil, hög precision och hög prestandaBGA PCB Montering, vårt ingenjörsteam är redo att stödja din utveckling från prototypframställning till massproduktion.
För mer information eller teknisk konsultation, vänligenkontakta Shenzhen Fanway Technology Co., Ltd.— din pålitliga partner inom avancerad elektronisk tillverkning.
