Flexibla tryckta kretskort (FPC PCB) är kärnan i dagens snabbt utvecklande elektronikindustri. När enheter blir mindre, lättare och kraftfullare,FPC PCBTeknik har framkommit som en kritisk lösning för att uppnå kompakta mönster utan att kompromissa med prestanda. Genom att dyka djupt in i materiella specifikationer, prestationsparametrar och avancerade tillverkningstekniker kommer vi att ge dig en tydlig förståelse för deras fördelar och hjälpa dig att fatta välgrundade beslut för ditt nästa projekt.

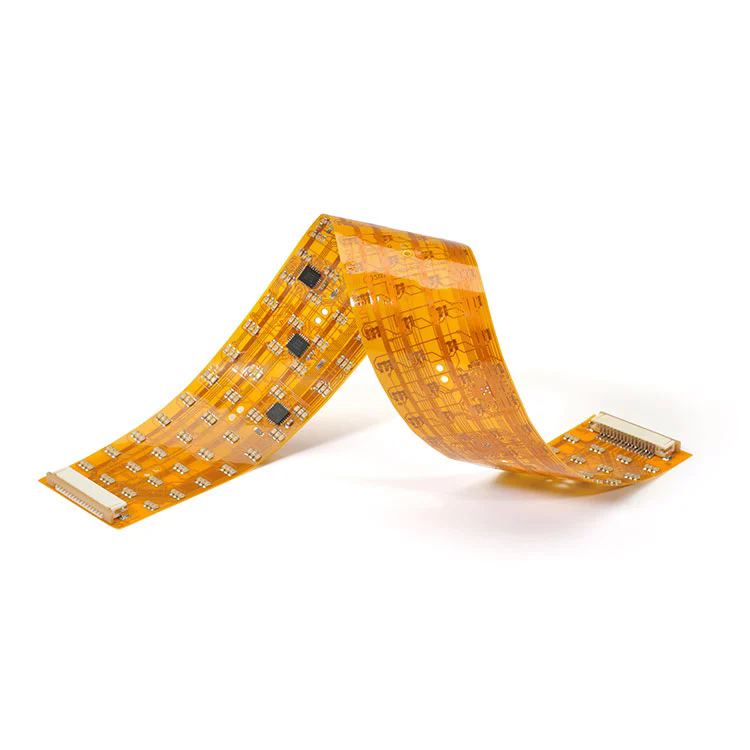

En FPC PCB (flexibelt tryckt kretskort) är ett mycket anpassningsbart elektroniskt samtrafik tillverkat av tunna, flexibla material. Till skillnad från traditionella styva PCB: er kan FPC böja, vika och vrida, vilket gör att tillverkare kan designa mindre och mer lätta enheter utan att kompromissa med elektrisk prestanda.
Strukturen inkluderar vanligtvis:
Basmaterial: Polyimid (PI) eller polyester (PET) film för flexibilitet.
Ledande lager: Kopparfolie för effektiv strömöverföring.
Limskikt: säkerställer stark bindning mellan koppar och underlag.
Skyddande överlägg: Ger isolering och mekaniskt skydd.
En FPC PCB fungerar som en traditionell PCB men erbjuder mekanisk flexibilitet. När den integreras i en enhet kan den ansluta olika elektroniska komponenter över dynamiska eller begränsade utrymmen. Till exempel, i smartphones, ansluter FPC PCB mainboard till skärmen genom gångjärnsmekanismer samtidigt som stabil signalöverföring bibehålls.
Fans's FPC PCB är konstruerade med precision och tillförlitlighet i åtanke. Nedan följer en översikt över kärnspecifikationerna:
| Parameter | Specifikation | Beskrivning |
|---|---|---|
| Basmaterial | Polyimid / husdjur | Säkerställer hållbarhet och hög flexibilitet |
| Koppar tjocklek | 1oz / 2oz | Hanterar olika nuvarande kapacitet |
| Lagerantal | 1–6 lager | Stöder enkla till komplexa kretskonstruktioner |
| Ytfin | Enig / osp / hasl | Skyddar koppar och förbättrar lödbarhet |
| Min. Spårbredd | 0,05 mm | Möjliggör routing med hög densitet krets |
| Min. Hålstorlek | 0,1 mm | Lämplig för Micro-Via-applikationer |
| Operativ temp. | -40 ° C till +150 ° C | Presterar pålitligt i extrema miljöer |
| Böjradie | Så lågt som 1 mm | Perfekt för dynamiska böjscenarier |
| Impedanskontroll | ± 10% tolerans | Säkerställer stabil signalintegritet |
Dessa parametrar gör FPC -PCB idealiska för branscher som kräver miniatyrisering, flexibilitet och hållbarhet.
De unika fördelarna med FPC PCB har lett till utbredd antagande inom flera sektorer:
Smartphones & surfplattor: Kompakta sammankopplingar mellan skärmar, batterier och processorer.
Bärbara enheter: Ultratunna FPC: er ger sömlös integration för klockor, fitness trackers och VR-headset.
Bärbara datorer och spelkonsoler: Flexibla kretsar med hög densitet förbättrar signalförlitligheten i snäva kapslingar.
ADAS & infotainment: Flexibla PCB: er säkerställer stabila anslutningar inom begränsade instrumentpaneler.
LED-belysningssystem: Förbättrad värmemotstånd stöder högpresterande bilbelysning.
Batterihantering: FPC PCB tål vibrationer och temperaturfluktuationer i EVs.
Diagnostiska avbildningsenheter: Flexibla mönster stöder kompakta medicinska skannrar.
Bärbara hälsoskärmar: Lätt och biokompatibla kretsar möjliggör patientvänliga mönster.
Kirurgiska verktyg: FPC: s kraftprecisionsinstrument med hög tillförlitlighet i minimalt invasiva operationer.
Robotik och automatisering: Dynamisk böjningsförmåga möjliggör integration i robotarmar.
Aerospace Instruments: Extremtemperaturresistens säkerställer långvarig tillförlitlighet.
5G & IoT-lösningar: Höghastighetssignalöverföring stöder nästa generations nätverk.
FPC PCB ger flera fördelar som gör dem nödvändiga i avancerad elektronik:
Genom att ersätta skrymmande ledningsnät minskar FPC: er den totala enhetsstorleken och vikten avsevärt.
De böjer, vikar och vrider sig utan att förlora prestanda, vilket möjliggör kompakta layouter i komplexa enheter.
Med färre sammankopplingspunkter och lödfogar minimerar FPC: er felrisker och förbättrar livslängden.
De är utformade för att motstå extrema miljöförhållanden, de är idealiska för bil-, flyg- och rymd- och industriella tillämpningar.
Kontrollerad impedans säkerställer effektiv, stabil och pålitlig högfrekvenssignalprestanda.
Att producera högkvalitativa FPC-PCB involverar banbrytande tekniker:
Laserborrning: uppnår ultravin mikro-vias för sammankopplingar med hög täthet.
Automatisk optisk inspektion (AOI): säkerställer defektfri produktion och konsekvent kvalitet.
Elektropläteringsprocesser: Förbättrar koppar vidhäftning och hållbarhet.
Coverlay & Overlay Application: Ger ytterligare skydd mot mekanisk stress.
Impedance Control Testing: Garanterar stabil signalprestanda för höghastighetskretsar.
S: Huvudskillnaden ligger i flexibilitet. Stela PCB är fixerade och används i statiska enheter, medan FPC PCB kan böja, vika och vrida utan skador, vilket gör dem lämpliga för dynamiska eller kompakta miljöer som smartphones, wearables och fordonspaneler.
S: Högkvalitativa FPC-PCB, såsom de som tillverkas av Fanway, är konstruerade för att tåla extrema förhållanden. Med driftstemperaturen sträcker sig från -40 ° C till +150 ° C och förbättrad vibrationsmotstånd, kan de pålitligt utföra i över 10 år i krävande applikationer som bilelektronik och flyg- och rymdinstrumentation.
Med decennier av expertis inom flexibel kretstillverkning,FansGer högprecision, pålitlig och anpassningsbar FPC PCB-lösningar. Våra avancerade produktionsanläggningar, strikt kvalitetskontroll och innovativ teknik gör det möjligt för oss att leverera produkter som uppfyller de utvecklande kraven från branscher över hela världen.
Oavsett om du behöver en enskiktsprototyp eller en flexibel lösning med flera lager för högfrekventa applikationer, säkerställer Fanway att varje kretskort är optimerad för prestanda, tillförlitlighet och kostnadseffektivitet.
Om du vill integrera FPC PCB -lösningar i dina produkter,kontakta ossidag för att diskutera dina projektkrav. Vårt ingenjörsteam är redo att hjälpa dig att uppnå nästa generations design med banbrytande teknik.
