Från PCB-design till massproduktion levererar Fanway snabbvarv PCB-tillverkningstjänster som enstaka lösningar för att hantera dina olika projektkrav och påskynda din tid till marknad.

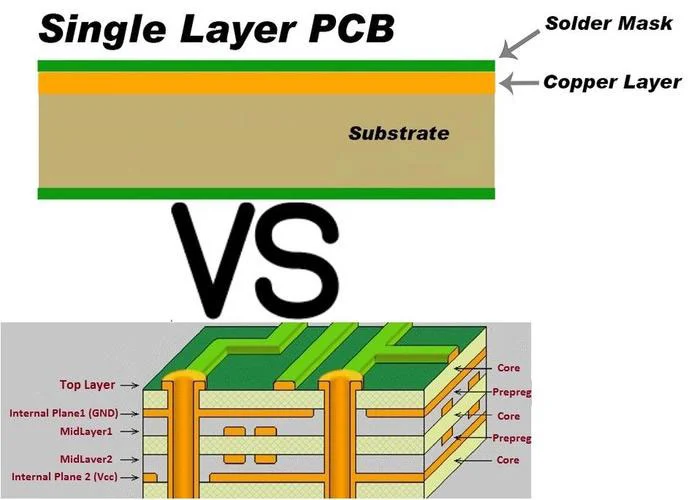

Enskilda PCB, även känt som en ensidig tryckt kretskort, är den enklaste formen av PCB-design. Den består av ett enda ledande kopparskikt laminerat på ett icke-ledande underlag (såsom FR-4), med komponenter monterade på ena sidan och spårar dirigerade på motsatt sida. Den bästa lösningen för lågkomplexkretsar, den används ofta inom konsumentelektronik, kraftförsörjning och industriella kontroller på grund av dess prisvärda och snabba tillverkningsprocess.
Enkelskikts PCB med lägre material och tillverkningskostnader jämfört med multilager.
Enkel process minskar ledtiden eftersom ingen laminering och via borrning krävs.
Minsta risk för feljustering av skikt.
24/7 online -experter alltid redo att hjälpa dig.
| Parameter | Typiskt sortiment |
| Brädtjocklek | 0,4 mm till 3,2 mm |
| Koppar tjocklek | 1/2 oz till 3 oz |
| Minimal spårbredd | 0,2 mm (8 mil) |
| Minst borrat hål | 0,3 mm (12 miljoner) |
| Ytbehandling | Hasl, Osp, Enight |
| Driftstemperatur | -50 ° C till +105 ° C (materialberoende) |
| Fördelar | Begränsningar |
| ✔ Ultra-låg kostnad | ❌ Inget flerskikt eller via stöd |
| ✔ Lätt att reparera/ändra | ❌ Begränsad routingdensitet |
| ✔ Snabb vändningstid | ❌ Otillstånd för högfrekventa mönster (> 100MHz) |
| ✔ Lätt och kompakt | ❌ Lägre termisk prestanda |
Materialberedning:Ensidig kopparklädd laminat.
Etsning:Ta bort oönskat koppar för att bilda spår.
Borrning:Skapa hål för komponenter med genomgående hål.
Lödmask & silkescreen:Applicera skyddsbeläggning och markeringar.
Ytfinish:Alternativen inkluderar HASL (varmluftslödning) eller OSP.
Konsumentelektronik:Kalkylatorer, LED -belysning, leksaker.
Kraftsystem:AC/DC -omvandlare, reläer.
Industriella kontroller:Sensorer, motorstyrenheter.
