Högfrekventa PCBteknik är avgörande för moderna RF-, mikrovågs- och höghastighets digitala system som arbetar i GHz-området. När frekvenserna ökar blir signalförlust, impedansmissanpassning och elektromagnetisk störning kritiska designutmaningar. Den här omfattande guiden förklarar hur högfrekventa PCB förbättrar signalintegriteten, utforskar material, designstrategier, tillverkningsprocesser, kostnadsfaktorer och praktiska lösningar på vanliga tekniska smärtpunkter. Oavsett om du utvecklar 5G-moduler, bilradar, satellitsystem eller höghastighetskommunikationsenheter ger den här artikeln tydliga tekniska insikter som hjälper dig att uppnå stabil och pålitlig prestanda.

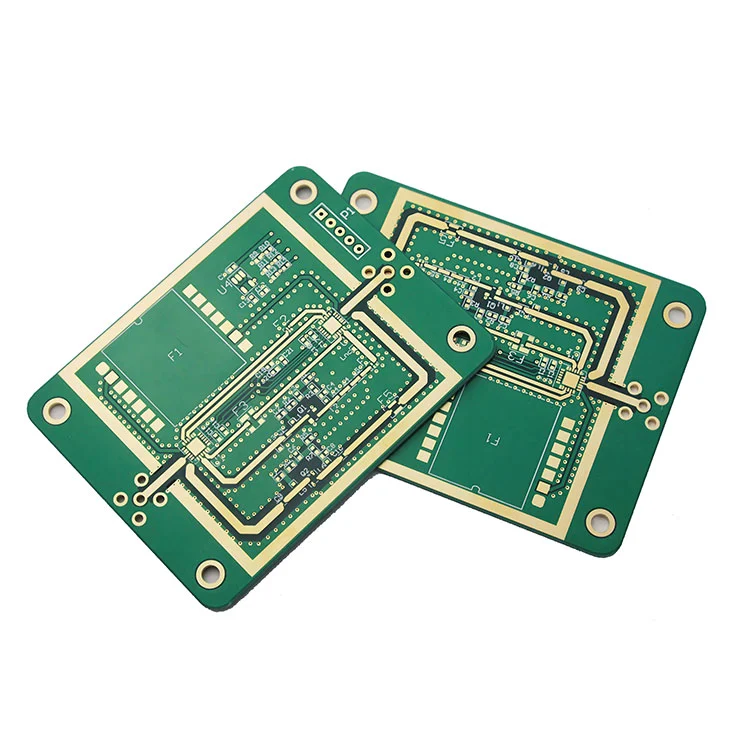

Ett högfrekvent kretskort är konstruerat för att fungera tillförlitligt vid frekvenser typiskt över 500 MHz och sträcker sig ofta till flera GHz-områden. På dessa nivåer kan även små variationer i dielektriska egenskaper, kopparråhet och spårgeometri påverka kretsens beteende avsevärt.
Till skillnad från konventionella kort kräver högfrekventa PCB-konstruktioner material med låg förlust, hårt kontrollerad impedans och exakta tillverkningstoleranser för att säkerställa förutsägbar signalöverföring.
När frekvensen ökar:
Högfrekvent PCB-teknik hanterar dessa utmaningar genom att kombinera avancerade material med optimerade designmetoder.
| Material | Dielektrisk konstant (Dk) | Förlusttangent (Df) | Ansökan |
|---|---|---|---|
| Modifierad FR-4 | 4,2–4,5 | 0,015–0,02 | Design med lägre GHz |
| Rogers laminat | 2,2–3,5 | 0,0009–0,003 | RF & mikrovågsugn |
| PTFE-baserad | 2,0–2,5 | Ultralågt | Satellit och radar |
| Kolväte Keramik | 3,0–3,5 | Låg | Automotive 77GHz Radar |
Tillverkare som Shenzhen Fanway Technology Co., Ltd validerar noggrant dielektrisk stabilitet och konsistens före produktion.
Effektiv stack-up-design förbättrar avskärmning och signalintegritet.
| Lager | Fungera |
|---|---|
| Bästa | RF-signaldirigering |
| Inre 1 | Markplan |
| Inre 2 | Power Plane |
| Botten | Avskärmning / sekundära signaler |
Korrekt markreferens minimerar EMI och förbättrar impedanskonsistensen.
Högfrekvent PCB-tillverkning kräver:
Shenzhen Fanway Technology Co., Ltd implementerar strikt processkontroll för att säkerställa stabil elektrisk prestanda över batcher.
Kostnadsfaktorer inkluderar materialval, lagerantal, impedanttolerans och testkomplexitet. Hybrid stack-up-design som kombinerar RF-material med standardkärnor kan balansera kostnad och prestanda.
Utvärdera:
Shenzhen Fanway Technology Co., Ltd tillhandahåller omfattande högfrekventa PCB-tillverkningslösningar, inklusive hybridkort av flera material, precisionsimpedanskontroll, snabb prototypframställning och strikta testprocedurer. Deras ingenjörsteam stödjer kunder från designgranskning till massproduktion, vilket säkerställer konsekvent prestanda i GHz-applikationer.
F1: Vid vilken frekvens bör jag överväga högfrekventa PCB-material?
Generellt över 500 MHz, speciellt när man arbetar i multi-GHz-intervall.
F2: Kan standard FR-4 hantera RF-applikationer?
Endast begränsade lägre frekvensdesigner; dedicated RF materials are preferred for better stability.
F3: Vilken är den mest kritiska parametern?
Förlusttangens (Df) påverkar signaldämpningen signifikant.
F4: Hur minskar jag signalreflektion?
Säkerställ korrekt impedanskontroll och korrekt stack-up design.
F5: Hur kan jag starta mitt projekt?
Rådgör med en erfaren tillverkare för att granska designfiler före tillverkning.
Högfrekventa PCB spelar en avgörande roll för att bibehålla signalintegritet, minimera förluster och säkerställa stabil prestanda i avancerade GHz-system. Från materialval till precisionstillverkning, varje detalj är viktig.
Om du söker pålitligt, högpresterande högfrekvent PCB-tillverkningsstöd,Shenzhen Fanway Technology Co., Ltdär redo att ge expertvägledning och produktionsexpertis.
Har ett nytt RF- eller höghastighetsprojekt under utveckling?Kontaktaoss idag för att diskutera dina tekniska krav och få en skräddarsydd lösning för dina högfrekventa PCB-behov.
