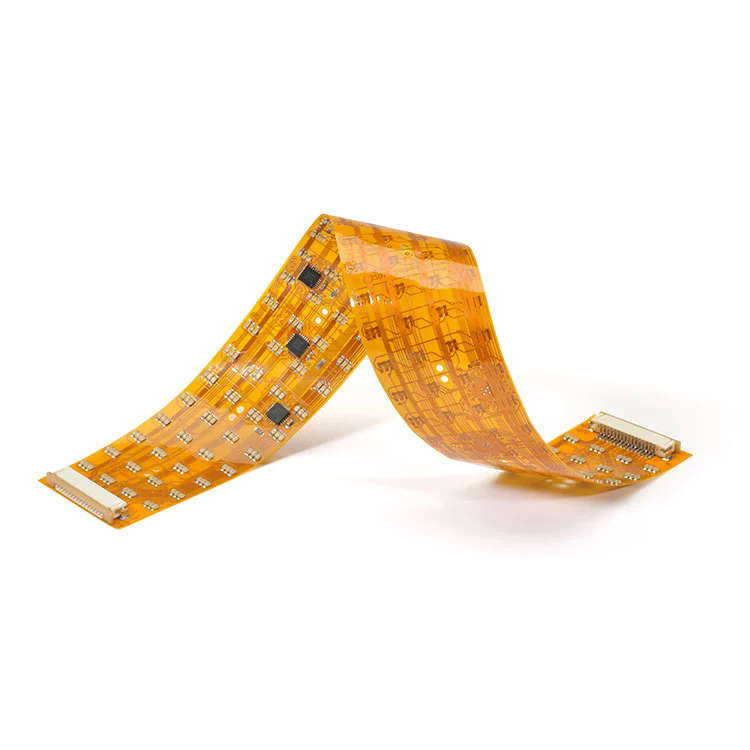

Flexibla tryckta kretskort(FPC PCB) är en innovation som har omformat strukturen för modern elektronik genom att möjliggöra flexibla, lätta och högdensitetskretsanslutningar. Till skillnad från traditionella styva PCB, är FPC PCB tillverkade av flexibla basmaterial såsom polyimid (PI) eller polyester (PET), som kan böja, vika eller vrida utan att bryta kretsen. Denna unika egenskap gör det möjligt för designers att uppnå mindre, tunnare och mer dynamiska produktstrukturer.
FPC PCB används ofta i bärbara enheter, medicinska instrument, bilsystem, smartphones och industriella kontrollsystem. Deras flexibilitet och överlägsen prestanda gör dem till en kritisk grund för utvecklingen av kompakt och multifunktionell elektronik.
Viktiga egenskaper hos FPC -PCB inkluderar:
Lätt och tunn: Tjockleken kan vara så låg som 0,1 mm, vilket gör den lämplig för miniatyriserade elektroniska enheter.
Hög tillförlitlighet: Flexibla kopparkretsar minskar ledningsfel och förbättrar den totala signalintegriteten.
Värme och kemisk resistens: Polyimidunderlaget säkerställer stabil prestanda i hårda miljöer.
Utmärkt dynamisk böjningsförmåga: Lämplig för enheter med rörliga eller vikbara delar.
I huvudsak möjliggör FPC PCB en perfekt blandning av funktionalitet, hållbarhet och flexibilitet, vilket stödjer den designfrihet som krävs av nästa generation av elektronisk innovation.
Arbetsprincipen för en FPC -PCB ligger i dess skiktade struktur, vilket gör att ledande kopparspår kan skrivas ut på en flexibel isolerande film. Strukturen består i allmänhet av:
Basmaterial (underlag): Polyimid (PI) eller PET -film som ger mekanisk flexibilitet och isolering.
Limskikt: Bindning av kopparfolien till underlaget (kan vara lim eller limfri typ).
Kopparfolie: ledande lager för nuvarande växellåda.
Coverlay Film: skyddar kretsen från miljöskador och ger isolering.
Armeringslager (valfritt): Stärker kontaktområden eller monteringspunkter.
Nedan följer en detaljerad tabell som sammanfattar viktiga tekniska specifikationer som vanligtvis används i professionell FPC PCB -tillverkning:
| Parameter | Specifikation | Beskrivning |
|---|---|---|
| Basmaterial | Polyimid (pi) / husdjur | Flexibelt och värmebeständigt underlagsmaterial |
| Koppar tjocklek | 1/3 oz - 3 oz | Bestämmer strömbärande kapacitet |
| Lagerantal | 1 - 6 lager | Beror på kretskomplexitet |
| Minsta linjebredd / avstånd | 0,05 mm / 0,05 mm | Definierar precisionsprecision |
| Ytfin | Enig, OSP, Hasl, Immersion Silver | Säkerställer lödbarhet och korrosionsskydd |
| Böjradie | ≥0,5 mm | Indikerar flexibilitet och hållbarhet under böjning |
| Driftstemperatur | -40 ° C till +150 ° C | Lämplig för högtemperaturmiljöer |
| Lödmask | Gul, svart, grön, transparent | Ger estetisk och skyddande beläggning |
| Impedanskontroll | ± 10% | Upprätthåller signalöverföringsstabilitet |
Dessa tekniska parametrar påverkar direkt den elektriska prestanda, mekaniska hållbarhet och produktintegrationseffektivitet för FPC PCB. Rätt kombination av material och design säkerställer stabil signalöverföring även under extrema mekaniska förhållanden.
När man överväger PCB -design för moderna elektroniska enheter erbjuder FPC PCB oöverträffad mångsidighet och tillförlitlighet jämfört med styva brädor. Skälen bakom dess växande popularitet är baserade på tre stora tekniska fördelar:
FPC PCB: er gör det möjligt för ingenjörer att skapa tredimensionella sammankopplingar genom att böja och fälla brädet så att de passar komplexa enhetsgeometrier. Denna funktion minskar betydligt rymdkraven och möjliggör utformning av tunnare, lättare och mer ergonomiska enheter - väsentliga i smartphones, kameror och medicinska wearables.
Med färre lödfogar och anslutningar minskar FPC PCB risken för lösa anslutningar och signalstörningar. De är mycket motståndskraftiga mot vibrationer, vilket gör dem idealiska för fordons- och rymdapplikationer där konsekventa prestanda är avgörande.
Kopparspårens enhetlighet och kontrollerad impedansdesign hjälper till att upprätthålla signalintegritet vid höga frekvenser. Detta är särskilt viktigt i höghastighetskommunikationssystem, IoT-moduler och avancerade sensorer.
Förenklar montering och minskar ledningsfel.
Erbjuder utmärkt värmeavledningsprestanda.
Aktiverar lätta och miniatyriserade elektroniska enheter.
Stöder automatiserad produktion med höga avkastningshastigheter.
Konsumentelektronik: smartphones, surfplattor, vikbara skärmar, kameror.
Medicinsk utrustning: Pacemaker, diagnostiska bildsystem, biosensorer.
Automotive Electronics: Instrumentpaneler, LED -belysning, airbag -system.
Industriell automatisering: Kontrollpaneler, robotarmar och smarta sensorer.
Genom att integrera dessa funktioner är FPC PCB inte bara en teknisk komponent utan en strategisk designfördel som definierar produktinnovation och konkurrenskraft i dagens elektroniktillverkning.
Att välja rätt FPC PCB-leverantör är avgörande för att uppnå stabil produktprestanda och långsiktig tillförlitlighet. När du utvärderar en tillverkare ska du överväga följande aspekter:
Se till att tillverkaren är utrustad med avancerade laserborrmaskiner, precisionsetningssystem och automatisk optisk inspektion (AOI) för att upprätthålla dimensionell noggrannhet och konsistens.
FPC-PCB: er av högsta kvalitet beror på certifierade material såsom DuPont ™ eller Panasonic ™ Polyimide-filmer, i kombination med kopparfolier med hög renhet. Strikta kvalitetskontrollprocesser som IPC klass 3 -efterlevnad och ISO 9001 -certifiering är indikatorer för tillverkningstillförlitlighet.
En professionell leverantör bör erbjuda full teknisk support-från kretslayoutdesign i tidigt skede till impedanssimulering, prototyper och massproduktion-vilket säkerställer att slutprodukten uppfyller både prestanda och kostnadskrav.
Pålitliga FPC -PCB genomgår flera testprocesser, inklusive:
Elektrisk testning (E-test) för öppen/kort detektion.
Böjnings- och böjtester för att bekräfta mekanisk uthållighet.
Termisk chock och åldrande tester för miljöhållbarhet.
Mikroskopisk inspektion för spårenhet och vidhäftningskvalitet.
Genom att välja en erfaren och certifierad leverantör kan du avsevärt minska produktionsriskerna, förbättra tillförlitligheten och optimera tid till marknad.
F1: Vad är skillnaden mellan FPC PCB och styv PCB?
A1: Huvudskillnaden ligger i flexibilitet och struktur. FPC PCB använder flexibla material såsom polyimid som möjliggör böjning och vikning, medan styva PCB är tillverkade av fasta FR-4-underlag. FPC PCB är idealiska för kompakta eller rörliga enheter, medan styva PCB används för statiska och stora strukturer.
F2: Kan FPC PCB hantera högströmmapplikationer?
A2: Ja, med korrekt koppartjocklek och termisk hantering kan FPC PCB effektivt hantera hög ström. Multi-lagers FPC med förstärkta koppar kan upprätthålla tunga belastningar i fordons-, kraftmoduler och industriella kontrollsystem.
I en era där flexibilitet, tillförlitlighet och precision definierar teknisk utveckling spelar FPC PCB: er en oföränderlig roll för att driva nästa generation av elektroniska enheter. Deras förmåga att kombinera lätt struktur, höghastighetsprestanda och designanpassningsbarhet gör dem till en hörnsten i innovation inom olika branscher-från konsumentelektronik till medicinsk teknik och därefter.
PåFans, Vi är specialiserade på att tillhandahålla anpassade FPC PCB-lösningar som uppfyller de mest krävande industriella standarderna. Med avancerade tillverkningsanläggningar, rigorös kvalitetstestning och ett åtagande för kundnöjdhet säkerställer Fanway att varje flexibel krets levererar toppprestanda och långsiktig hållbarhet.
Om du utvecklar högpresterande elektronik och letar efter en pålitlig FPC PCB-partner, tveka inte attkontakta ossi dag. Fanways ingenjörsteam kommer att tillhandahålla expertvägledning, designstöd och enstaka produktionstjänster för att få dina innovativa idéer till liv.
-
