I moderna elektroniska produkter är tryckta kretskort (PCB) en oumbärlig kärnkomponent. Det är inte bara en bärare av olika elektroniska komponenter, utan bestämmer också den elektriska anslutningskvaliteten och driftsstabiliteten för hela maskinen. Med den snabba utvecklingen av elektronisk teknik, olika typer avKretskorthar också dykt upp för att tillgodose behoven hos olika komplexa applikationer. Den här artikeln ger dig en detaljerad introduktion till de vanliga typerna av tryckta kretskort och deras tillämpliga scenarier.
Ensidiga brädor är den mest grundläggande PCB-strukturen. De ledande mönstren distribueras endast på ena sidan av underlaget, och den andra sidan används för att installera elektroniska komponenter. Denna typ av kretskort har en enkel tillverkningsprocess och låga kostnader och används allmänt i lågkostnads- och lågkomplexitetsprodukter som elektroniska leksaker, hushållsapparater, LED-belysning och radioapparater.
Drag:
Låg kostnad
Enkel struktur
Lätt att massprodukter

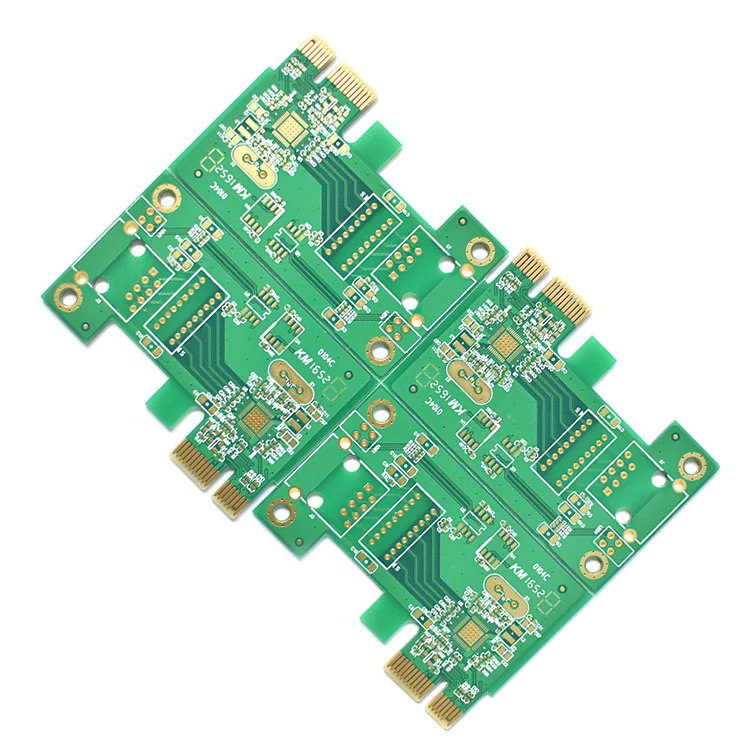

Till skillnad från ensidiga brädor, dubbelsidigKretskorthar ledande mönster på båda sidor av underlaget, och elektriska anslutningar på båda sidor uppnås genom vias. Denna struktur ökar kraftigt ledningstätheten och kretskomplexiteten och är lämplig för elektroniska enheter med fler funktioner och mer kompakta strukturer.
Vanliga applikationer: Industriella kontrollpaneler, instrumentering, strömförsörjningsutrustning, smarta hushållsapparater, etc.
Flerskikts -PCB består av mer än tre lager av ledande lager (vanligtvis 4, 6, 8 eller till och med dussintals lager), separerade med isolerande material i mitten och anslutna med blinda eller begravda hål. Denna typ av kretskort kan uppnå högre ledningstäthet och starkare elektromagnetisk kompatibilitet, lämplig för avancerade elektroniska enheter.
Används allmänt i:
Kommunikationsutrustning
Medicinsk utrustning
Högpresterande datormoderbrädor
Aerospace och militära elektroniska produkter
Fördelar:
Högutrymme
Bra elektrisk prestanda
Stark förmåga anti-inblandning
Flexibla kretskort är gjorda av flexibla plastsubstrat (såsom polyimid eller polyesterfilm), har god flexibilitet och kan böjas, vikas eller vridas. FPC används ofta i tunna och lätta elektroniska produkter som smartphones, bärbara datorer, kameror, bärbara enheter etc.
Huvudfunktioner:
Böjbar och hopfällbar
Lätt och liten storlek
Flexibel installation
Stel-flexibelt kort kombinerar fördelarna med styv PCB och flexibel PCB och har både styva och flexibla områden i samma kretskort. Denna struktur är särskilt lämplig för elektroniska enheter med begränsat utrymme och flera vikning, såsom medicinsk övervakningsutrustning, kameramoduler och militära kommunikationssystem.
Fördelar:
Kan spara kontakter och ledningsnät
Förbättra signalöverföringsstabiliteten
Kompakt struktur och hög tillförlitlighet
Högfrekventa PCB använder speciella högfrekventa material, såsom PTFE (polytetrafluoroetylen), etc., som kan stödja en stabil överföring av högfrekventa signaler. Denna typ av PCB används huvudsakligen i radarsystem, radiofrekvenskommunikationsutrustning, 5G -antenner, bilradar och andra tillfällen med extremt höga signalintegritetskrav.
Drag:
Låg dielektrisk konstant
Stabil högfrekvensprestanda
Lämplig för höghastighetskommunikationsapplikationer
Metallbaserad PCB (såsom aluminiumsubstrat, kopparsubstrat) använder metallmaterial som värmeledande skikt, har god värmeprestanda och används ofta i Power LED, Automotive Electronics, Power Modules och andra produkter med strikta krav på värmespridning.
Fördelar:
Stark värmeledningsförmåga
Hög mekanisk styrka
Förlänga livslängden för elektroniska komponenter
Som "centrala nervsystemet" för elektroniska produkter påverkar typen av tryckt kretskort direkt prestanda, volym, kostnad och till och med stabilitet för produkten. Att förstå de strukturella egenskaperna och applikationsscenarierna för olika PCB hjälper företag att välja mer exakt och förbättra produktkonkurrenskraften.
