I den snabba världen av elektroniktillverkning, där kompakta design, lätta strukturer och överlägsen prestanda är viktiga, är viktiga,Styva flex PCBhar dykt upp som en av de mest innovativa lösningarna. Genom att kombinera hållbarheten hos styva brädor med mångsidigheten i flexibla kretsar, omformar styva flex -PCB: er omformar hur ingenjörer utformar allt från konsumentelektronik till flyg- och rymdsystem. I den här artikeln kommer vi att dyka djupt in i vad styva flex-PCB är, hur de fungerar, varför de blir allt populärare och hur deras unika parametrar gör dem till det optimala valet för hög efterfrågade applikationer.

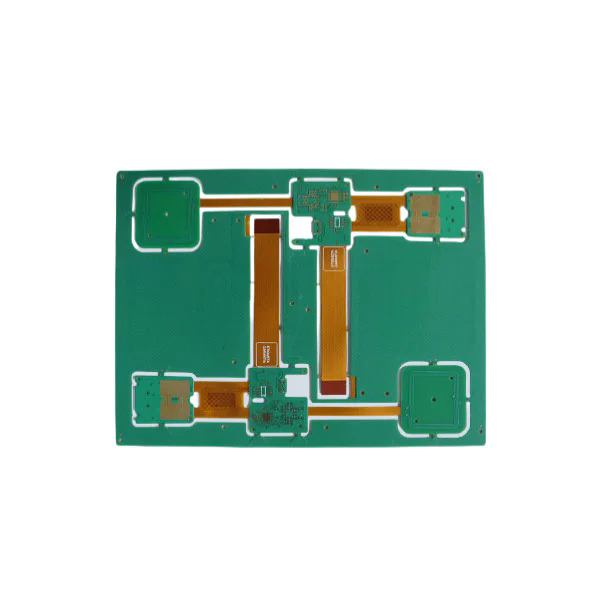

En styv flex -PCB är ett hybridtryckt kretskort som integrerar både styva och flexibla underlag i en enda, sömlös design. Till skillnad från traditionella styva PCB: er, som helt och hållet består av styv FR4 eller liknande material, eller rent flexibla kretsar som använder polyimidfilmer, kombinerar styva flex -PCB: er båda teknologierna för att maximera prestanda och designfrihet.
I sin kärna stöder den styva avsnittet komponenter som kräver mekanisk stabilitet, såsom kontakter, mikrokontroller eller integrerade kretsar, medan det flexibla avsnittet gör att kortet kan böja, vika eller vrida för att passa in i kompakta höljen. Detta gör styva flex -PCB: er idealiska för applikationer där utrymmet är begränsat men hög tillförlitlighet är avgörande.
Signalintegritet: kortare sammankopplingar mellan styva och flexskikt minimerar signalförlust och förbättrar höghastighetsdataöverföring.
Mekanisk mångsidighet: Det flexibla avsnittet tillåter vikning, vilket minskar den totala enhetsstorleken och eliminerar skrymmande ledningar.
Förbättring av tillförlitlighet: Integrering av flex och styva delar i en enda PCB minimerar lödfogar och kontakter, som är vanliga felpunkter.
Denna blandning av prestanda och designflexibilitet har gjort styva flex -PCB: er allt viktigare inom branscher som medicintekniska produkter, militär elektronik, bilsystem och konsumentpradgetsar.
Elektroniktillverkare möter ofta ett kritiskt beslut när de väljer PCB -typer: Bör de använda en traditionell styv PCB, en flexibel PCB eller en styv flex -PCB? Här är de viktigaste orsakerna till att styva Flex PCB blir det föredragna valet för avancerade mönster.
| Särdrag | Stel PCB | Flexibel PCB | Styv flex -PCB |
|---|---|---|---|
| Rymdanvändning | Begränsad | Excellent | Excellent |
| Mekanisk hållbarhet | Hög | Måttlig | Hög |
| Designflexibilitet | Låg | Hög | Hög |
| Signalintegritet | Måttlig | Måttlig | Excellent |
| Monteringskomplexitet | Hög (fler kontakter) | Hög | Låg |
| Pålitlighet | Bra | Måttlig | Excellent |
Stela flex -PCB erbjuder det bästa från båda världarna genom att kombinera robustheten hos styva PCB med anpassningsförmågan hos flexibla kretsar. Detta resulterar i:
Kompakta mönster: Viktigt för smartphones, wearables och IoT -enheter.
Minskad vikt: Kritisk för flyg-, drönare och fordonsapplikationer.
Färre anslutningspunkter: Minskar potentiella felpunkter och förbättrar produktens livslängd.
Förbättrad prestanda: upprätthåller överlägsen signalöverföring även i högfrekventa applikationer.
Medicinska apparater: Pacemaker, bildsystem och kirurgiska verktyg.
Aerospace & Defense: Avionics, radarsystem och elektronik av militär klass.
Automotive: Advanced Driver-Assistance Systems (ADAS), infotainmentsystem och EV-batteridanter.
Konsumentelektronik: smartphones, surfplattor, kameror och spelkonsoler.
Genom att möjliggöra miniatyrisering samtidigt som man upprätthåller strukturell integritet har styva flex-PCB blivit en oumbärlig komponent i nästa generations elektroniska enheter.
När du väljer en styv flex -PCB -leverantör är det avgörande att förstå de tekniska parametrarna. Tillverkning av hög kvalitet säkerställer hållbarhet, prestanda och efterlevnad av strikta industristandarder. Nedan följer en sammanfattning av de viktigaste produktspecifikationerna som definierar en överlägsen styv flex PCB:
| Parameter | Specifikation |
|---|---|
| Material | FR4, polyimid, husdjur |
| Lagerantal | 2 till 20+ lager |
| Koppar tjocklek | 0,5 oz till 4 oz |
| Min. Linjebredd/avstånd | 0,075 mm / 0,075 mm |
| Hålstorlek | Min. 0,1 mm |
| Flexböjningsradie | Så lågt som 0,5 mm |
| Ytfin | Enig, hasl, osp, nedsänkningssilver, guldplätering |
| Driftstemperatur | -40 ° C till +150 ° C |
| Impedanskontroll | ± 10% |
| Certifieringar | ROHS, UL, ISO9001, IPC-6013 |
Dessa specifikationer säkerställer att PCB upprätthåller hög elektrisk prestanda och tål hårda miljöförhållanden. Tillverkare som specialiserat sig på styva flex -PCB använder avancerade tillverkningstekniker som laserborrning, kontrollerad impedansrutning och automatiserad optisk inspektion för att garantera precision och tillförlitlighet.
Att välja rätt tillverkare är lika kritiskt som att välja rätt PCB -design. Här är en checklista som hjälper dig att utvärdera en tillförlitlig styv flex PCB -leverantör:
Teknisk expertis: Se till att tillverkaren har erfarenhet av att hantera komplexa flerskikt styva flex PCB -mönster.
Materialkvalitet: Använd endast högklassig FR4 och polyimid för att säkerställa hållbarhet och flexibilitet.
Kvalitetssäkring: Leta efter strikta testprotokoll, inklusive AOI, impedansprovning och termiska stresstester.
Anpassningsalternativ: Välj en leverantör som erbjuder skräddarsydda lösningar för dina specifika applikationskrav.
Ledtid och skalbarhet: Snabb prototypning i kombination med förmågan att skala upp för massproduktion är avgörande.
Falway är en ledande styv Flex PCB-tillverkare med många års erfarenhet av att leverera högkvalitativa lösningar för branscher inklusive medicinska, fordons-, rymd- och konsumentelektronik. Våra produkter tillverkas med modern utrustning, uppfyller IPC-6013-standarderna och genomgår rigorös kvalitetstest för att säkerställa toppnivån.
Oavsett om du behöver en komplex flerskiktsdesign eller en kostnadseffektiv prototyp, ger Fanyway ett omfattande stöd från designkonsultation till slutproduktion.
Q1. Vilka är de viktigaste fördelarna med att använda styva flex -PCB i produktdesign?
A1. Stela flex -PCB: er möjliggör kompakta mönster, minskar den totala vikten, minimerar sammankopplingar och förbättrar signalintegriteten. Dessa fördelar gör dem idealiska för branscher där tillförlitlighet och miniatyrisering är kritiska, såsom flyg-, fordons- och medicinsk teknik.
Q2. Är styva flex -PCB dyrare än traditionella styva PCB?
A2. Medan den ursprungliga tillverkningskostnaden för styva flex -PCB kan vara högre, minskar de ofta de totala produktionskostnaderna genom att minimera anslutningar, förbättra tillförlitligheten och möjliggöra effektiv montering. I högpresterande applikationer levererar de betydande kostnadsbesparingar under produktlivscykeln.
Stela flex -PCB: er omdefinierar modern elektronik genom att tillhandahålla oöverträffad designflexibilitet, tillförlitlighet och prestanda. De gör det möjligt för ingenjörer att skapa kompakta men robusta produkter som uppfyller de växande kraven från industrier som sträcker sig från medicinsk teknik till flyg- och rymd.
PåFalway, Vi är specialiserade på att tillverka styva flex-PCB: er av hög kvalitet skräddarsydd efter dina behov. Med våra banbrytande anläggningar, rigorösa testprotokoll och teknisk expertis hjälper vi dig att uppnå optimal prestanda och tillförlitlighet för dina produkter.
Redo att ta din elektronikdesign till nästa nivå?Kontakta ossidag för att diskutera ditt projekt och upptäcka hur Fanyway kan leverera den perfekta styva flex -PCB -lösningen.
-
