FR4 PCBär ett av de mest använda kretskortssubstraten inom elektronikindustrin. I den här omfattande artikeln utforskar vi vad FR4 PCB står för, hur det tillverkas, var det appliceras och varför det förblir ett hörnstensmaterial för modern elektronikdesign och tillverkning.
Den här artikeln förklarar innebörden av FR4 PCB, dess egenskaper, tillverkningsprocesser, fördelar, begränsningar, verkliga tillämpningar och jämförelser med alternativa PCB-material. Det ger praktiska insikter för ingenjörer, hobbyister, köpare och teknikentusiaster. Du hittar också en detaljerad FAQ-sektion som svarar på vanliga frågor relaterade till FR4 PCB.

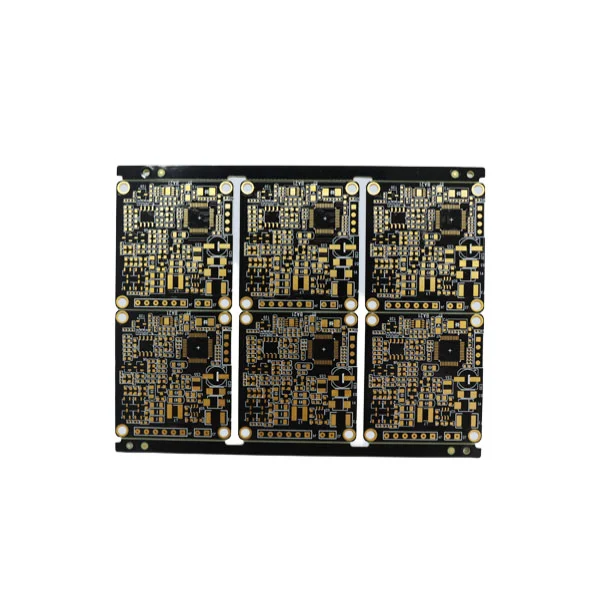

EnFR4 PCBhänvisar till ett kretskort som använderFR4som basmaterial. FR4 står för "Flame Retardant 4", vilket är en klassbeteckning som tilldelas glasfiberförstärkt epoxilaminatmaterial. Det är det de facto-standardsubstrat som används i de flesta elektronikprodukter på grund av dess starka mekaniska styrka, utmärkta elektriska isolering och förmåga att fungera i ett brett temperaturområde.
Termen "PCB" betyder en plattform som kopplar samman elektroniska komponenter via etsade kopparkretsar och pläterade genomgående hål. I kombination med FR4 bildar den ett hållbart och pålitligt kort som lämpar sig för allt från billig hemelektronik till industriella styrsystem.
Att tillverka ett FR4 PCB innebär flera exakta steg för att säkerställa konsekvens och kvalitet. De grundläggande elementen inkluderar kopparfolie, FR4-laminatskivor och en serie processer som omvandlar råmaterial till funktionella kretskort.
Att välja FR4-material för PCB-tillverkning erbjuder en rad fördelar som gör det idealiskt för många applikationer. Dess balanserade prestanda, kostnadseffektivitet och mångsidighet bidrar till dess utbredda användning.
När man väljer ett material för PCB-design utvärderar ingenjörer flera nyckelegenskaper som påverkar prestanda och tillförlitlighet. FR4 uppvisar gynnsamma egenskaper över många kriterier.
| Egendom | Beskrivning | Typiskt värde / anmärkning |
|---|---|---|
| Dielektrisk konstant (Dk) | Indikerar PCB:s förmåga att lagra elektrisk energi. | ~4,3–4,8 |
| Termisk stabilitet | Förmåga att motstå värme utan nedbrytning. | Upp till ~130°C |
| Draghållfasthet | Motstånd mot mekanisk deformation. | Hög |
| Flamskydd | Säkerhet i applikationer där brandrisk föreligger. | Uppfyller betyget UL94 V-0 |
| Fuktbeständighet | Viktigt för brädor i fuktiga miljöer. | Bra |
FR4 PCB finns överallt på grund av deras mångsidighet och pålitlighet. Nedan följer en översikt över applikationer där FR4 presterar exceptionellt bra.
Ingenjörer väljer ofta mellan FR4 och alternativa material som polyimid, Rogers eller metallkärnsubstrat. Varje material erbjuder unika fördelar anpassade för specifika behov.
| Material | Bäst för | Fördelar | Begränsningar |
|---|---|---|---|
| FR4 | Allmän elektronik | Kostnadseffektiv, stark, pålitlig | Inte idealisk för högfrekvent RF |
| Polyimid | Flexibla PCB | Hög värmebeständighet, flexibel | Högre kostnad |
| Rogers | Högfrekvent RF | Låg förlust, stabil Dk | Dyr |
| Metallkärna | Power LED-applikationer | Utmärkt värmeavledning | Tungt och kostsamt |
F:Vad står "FR4" för i PCB?
A:FR4 står för "Flame Retardant 4", vilket indikerar ett glasförstärkt epoxilaminat som motstår brand och ger strukturell styrka för PCB.
F:Varför används FR4 så flitigt inom PCB-industrin?
A:FR4 kombinerar mekanisk styrka, elektrisk isolering, termisk resistans och kostnadseffektivitet, vilket gör den lämplig för ett brett spektrum av elektroniska applikationer.
F:Kan FR4 användas i högfrekventa RF-tillämpningar?
A:Medan FR4 används i lägre frekvenskretsar, kräver högfrekventa RF-kretsar ofta material som Rogers som har lägre dielektriska förluster för bättre signalintegritet.
F:Hur påverkar luftfuktigheten FR4 PCB?
A:FR4 har god fuktbeständighet, men långvarig exponering för hög luftfuktighet kan fortfarande påverka prestandan. Skyddsbeläggningar och konforma lager hjälper till att mildra detta.
F:Är FR4 lämplig för bilelektronik?
A:Ja, FR4 används ofta inom bilelektronik på grund av dess termiska stabilitet och hållbarhet, även om specifika högtemperaturvarianter kan väljas för extrema miljöer.
FörståelseFR4 PCBär avgörande för alla som arbetar med eller lär sig om elektronisk design och tillverkning. Dess balanserade egenskaper gör den till ryggradsmaterialet för otaliga enheter över hela världen. Oavsett om du utvärderar material för ett nytt projekt eller väljer en leverantör förblir FR4 ett pålitligt val.
