Denna guide förklarar Flerlagers PCB teknik – vad det är, hur det skiljer sig från enkel- och dubbellagers PCB, varför det är avgörande i modern elektronik, hur tillverkning fungerar och bästa designpraxis. Med insikter frånShenzhen Fanway Technology Co., Ltd, betjänar den här artikeln ingenjörer, designers och inköpsproffs med praktisk kunskap och vanliga frågor.

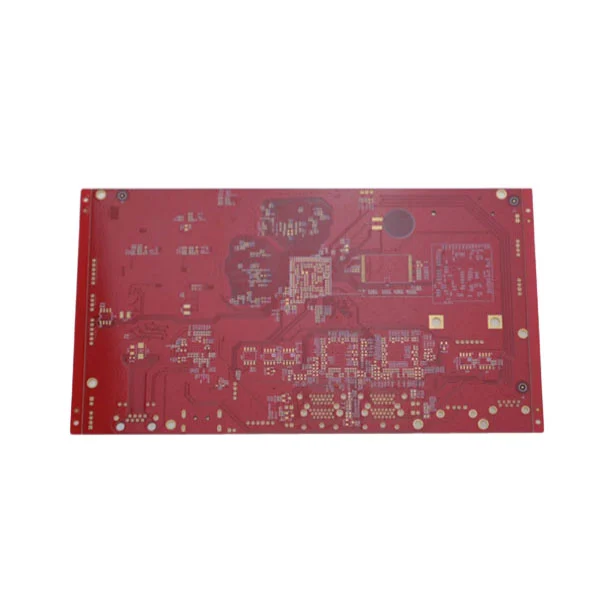

A Flerlagers PCB— eller flerskikts kretskort — är ett kort som består av tre eller flera ledande skikt (vanligtvis koppar) separerade av isolerande material och sammanfogade genom laminering. Till skillnad från enkel- eller dubbellagers PCB tillåter flerskiktsdesign högre routingdensitet, bättre prestanda och mer komplexa elektriska anslutningar inom ett kompakt utrymme. Företag gillarShenzhen Fanway Technology Co., Ltdspecialiserat sig på att bygga mycket pålitliga flerskiktskretskort för avancerad elektronik inom telekommunikation, medicinsk utrustning och flygsektorn.
Flerlagers PCB fungerar genom att stapla alternativa ledande kopparlager och isolerande prepreg/glasfiberskivor. Tvärsektionsdesignen tillåter signaler att färdas mellan inre och yttre skikt genom pläterade genomgående hål (PTH) eller viaor. Styrd impedans, effektplan och strategier för signalintegritet säkerställer tillförlitlig drift vid höga frekvenser.
| Lagertyp | Beskrivning |
|---|---|
| Signallager | Leder kretsar och sammankopplar. |
| Power Plane | Fördelar kraft och jord; minskar buller. |
| Kärna | Styvt bassubstrat ger styrka. |
| Prepreg | Isolerande lim som binder lager. |
De interna lagren ger ytterligare routing och höghastighetssignalvägar, medan de yttre lagren stöder komponentmontering. Genom noggrann uppbyggnadsdesign gillar tillverkareShenzhen Fanway Technology Co., Ltdsäkerställa minimal överhörning och optimal elektrisk prestanda.
Flerlagers PCB erbjuder flera fördelar jämfört med enklare korttyper. Nedan är de viktigaste anledningarna till att ingenjörer föredrar dem:
Flerskiktskretskort är avgörande i industrier som kräver komplex, pålitlig elektronik:
Tillverkare gillarShenzhen Fanway Technology Co., Ltdstödja högvolymproduktion för dessa sektorer med kontrollerad impedans och snäva toleranser som är avgörande för prestandakritiska applikationer.
Att designa ett framgångsrikt flerskiktskretskort kräver specialiserade verktyg, erfarna ingenjörer och strikt efterlevnad av elektriska och mekaniska begränsningar. Här är kärnstegen i designprocessen:
Designteam klShenzhen Fanway Technology Co., Ltdsamarbeta med kunder för att validera stack-ups och layoutstrategier, vilket säkerställer produktionsframgång och pålitliga slutprodukter.
Att bygga flerskiktiga PCB är mer komplext än enskiktskort på grund av högre precision och materialinblandning. Typiska utmaningar inkluderar:
Experttillverkare gillarShenzhen Fanway Technology Co., Ltdimplementera rigorösa processkontroller och testprocedurer för att minska dessa risker, vilket säkerställer hög avkastning och produkttillförlitlighet.
F: Vad betyder "flerlagers PCB"?
S: En flerskikts PCB hänvisar till ett kretskort med tre eller flera ledande kopparskikt åtskilda av isoleringsmaterial. Dessa lager är laminerade tillsammans för att skapa ett enda kort som kan hantera komplex signaldirigering i avancerad elektronik.
F: Hur skiljer sig ett flerlagers PCB från ett dubbellagers PCB?
S: En dubbellagers PCB har bara två kopparlager (överst och botten) för routing, medan en flerlagers PCB innehåller interna lager som tillåter mycket större sammankopplingstäthet, förbättrad prestanda och förbättrad signalintegritet, vilket gör den idealisk för höghastighetstillämpningar.
F: Varför är kraft- och jordplan viktiga i flerskiktskretskort?
S: Ström- och jordplan ger lågimpedansreferensytor som förbättrar elektrisk prestanda, minskar brus och förbättrar EMI-kontroll. Dessa plan hjälper också till att fördela kraften jämnt till komponenterna.
F: Vilka typiska material används i flerskikts PCB-tillverkning?
S: Material inkluderar kopparfolier för ledande skikt, prepreg (hartsimpregnerad glasfiber) för isolering och limning, och kärnsubstrat som ger mekaniskt stöd. Att välja rätt material påverkar prestandafaktorer som dielektricitetskonstant och termisk stabilitet.
F: Kan flerskiktskretskort repareras?
S: Reparation av flerskiktskretskort är mer utmanande än enskiktskort på grund av nedgrävda lager och vias. Mindre ytproblem kan ibland åtgärdas, men djupare fel kan kräva avancerad teknik eller fullständig ersättning, beroende på skadan.
F: Hur testar tillverkare flerskiktskretskort?
S: Tillverkare använder automatisk optisk inspektion (AOI), testning av flygande sond, röntgenbilder och elektriska kontinuitetstester för att säkerställa att varje lager och anslutning uppfyller designspecifikationerna. Shenzhen Fanway Technology Co., Ltd följer rigorösa testprotokoll för att leverera tillförlitliga kort.
