Fanway är specialiserad på att leverera effektiva och pålitliga PCB-monteringstjänster från slutet till slut, exakt anpassade efter dina unika krav för att påskynda din produktsucces.

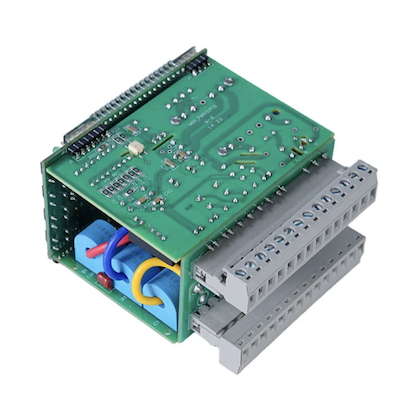

High-Density PCB Circuit Board Assembly med BGA-pakettjänst från Fanway är lämplig för AI-processorer, telekommunikationsutrustning, medicinsk utrustning och industriella kontroller. BGA-paket är byggda med en kiseldyna för bearbetning, ett sammankopplingsskikt som ansluter formen till substratet och en lödkula-array på undersidan som fäster på PCB. Denna design ger hög anslutningstäthet, korta signalvägar för bättre elektrisk prestanda, effektiv värmeöverföring till kortet och en självinställningsfunktion under lödning som korrigerar mindre placeringsförskjutningar. Vår tjänst hanterar hela arbetsflödet från stöd för PCB-layout till montering och slutbesiktning.
BGA-paket ansluts till PCB:n genom lödkulan på undersidan av komponenten. Under återflödesprocessen värms alla lödkulor samtidigt till smältpunkten. Ytspänningen hos det smälta lodet drar komponenten till exakt inriktning med PCB-kuddarna och bildar elektriska, mekaniska och termiska anslutningar samtidigt. Denna självinställningseffekt kompenserar för mindre placeringsfel och är anledningen till att BGA-enheter kan uppnå höga utbyten trots de små stigningsstorlekarna.
BGA-förpackningar är det vanliga valet för avancerade chips på grund av följande fördelar.
Hög densitet
Den stöder hundratals eller tusentals anslutningar i ett kompakt fotavtryck, vilket möjliggör komplexa konstruktioner.
Överlägsen elektrisk prestanda
Den kommer från korta sammankopplingsvägar som minskar induktans och resistans, vilket effektivt minimerar högfrekvent signaldistorsion för RF- och höghastighetsapplikationer.
Bättre värmehantering
Det beror på att lödkulor leder värme till kretskortet mer effektivt än traditionella ledningar.
Självinställningseffekt
BGA-kretskort Ytmonterad montering av PCB innebär att under återflöde korrigerar ytspänningen hos smält lod automatiskt mindre placeringsavvikelser, vilket förbättrar monteringsutbytet.
Högdensitetskretskortsmontage med BGA-paket är det mest krävande segmentet av SMT-montering. Varje steg kräver exakt kontroll för att uppnå tillförlitliga fogar.
1. Design av PCB Pad
Det finns två alternativ. NSMD-kuddar har ingen lödmask över dynans kanter, vilket ger konsekventa dimensioner och starkare mekaniska fogar. SMD-kuddar har en lödmask som täcker dynans kanter, koncentrerar termisk spänning och resulterar i mindre effektiv lödarea. För digitala höghastighetskretsar är NSMD att föredra. När BGA-stigningen minskar till 0,5 mm eller lägre, blir via-in-pad nödvändigt eftersom traditionella hundbensfläktar inte får plats. Via fyllning och plätering är planhet kritiska. Ojämna ytor skapar tomrum under återflöde.
2. Stencildesign
Stencildesign bestämmer volymen av lödpasta. För BGA-sammansättningar med fin stigning krävs laserskurna och elektropolerade stenciler med kompensation för bländarstorlek. För BGA:er med stigningen 0,4 mm är stenciltjockleken vanligtvis 0,1 mm. Bländarstorlek och form justeras för att uppnå rätt pastavolym för varje BGA-kulstorlek.
3. Placering
BGA-komponenter placeras med hjälp av automatisk pick-and-place-utrustning med syninriktning. Placeringsnoggrannhet på +/- 0,03 mm säkerställer att varje lödkula är i linje med dess motsvarande dyna.
4. Återflödeslödning
Återflödesprofilen är den mest kritiska parametern i BGA-montering. Profilen består av fyra steg. Förvärmning använder en ramphastighet på 1 till 3°C per sekund, vilket minskar temperaturskillnaden mellan BGA och PCB för att förhindra skevhet. Blötläggning håller vid 150 till 200°C i 60 till 90 sekunder, aktiverar flux och tar bort oxider. Återflöde når en topptemperatur på 235 till 245°C för blyfri SAC305, med en tid över likvidus på 60 till 90 sekunder. Kylning använder en kylhastighet på 2 till 4°C per sekund, vilket förfinar kornstrukturen för förbättrad utmattningslivslängd. Temperaturer under miniminivån orsakar kalla fogar. Temperaturer över maxvärdet skadar BGA-komponentens inre struktur.
High-Density PCB Circuit Board Assembly med BGA-pakettjänst från Fanway inkluderar följande tekniska möjligheter.
BGA Storleksområde: Montering av BGA-komponenter från 1x1 mm till 50x50 mm, som täcker mikro-BGA:er för bärbara enheter och stora FCBGA:er för högpresterande processorer.
Tonhöjdsstorlek: Minsta stigning på 0,4 mm med placeringsnoggrannhet på +/- 0,03 mm. Avstånd under 0,4 mm utvärderas från fall till fall.
Antal brädlager: Monteringsstöd för skivor från 1 till 108 lager, som täcker enkla dubbelsidiga skivor genom komplexa bakplan med högt antal lager.
Brädets tjocklek: Stöder korttjocklek från 0,2 mm till 10,0 mm, och täcker flexibla kretsar genom styva bakplan.
Passiv komponentstöd: Monterar passiva komponenter ner till 01005 och 0201 tillsammans med BGA-paket på samma kort.
Lödkulor: Stöder både blyhaltiga och blyfria lödlegeringar.
Certifieringar: ISO9001, ISO14001, ISO13485, RoHS, IPC.
BGA PCB-montage är avgörande för applikationer som kräver hög I/O-densitet, signalintegritet och termisk prestanda. High-Density PCB Circuit Board Assembly med BGA-paket betjänar dessa nyckelsektorer.
AI och högpresterande datorer: GPU:er, AI-acceleratorer och serverprocessorer använder stora FCBGA-paket med tusentals anslutningar.
Telekommunikation: 5G basbandschips, nätverksprocessorer och switchande ASIC:er kräver finpitch BGA för höghastighetsdataöverföring.
Medicinsk utrustning: Diagnostisk bildbehandlingsutrustning, patientmonitorer och bärbara medicinska instrument använder BGA för kompakt, pålitlig elektronik.
Industriell kontroll: PLC:er, motordrivenheter och automationsstyrenheter använder BGA för bearbetnings- och kommunikationsfunktioner.
Konsumentelektronik: Smartphones, surfplattor och bärbara enheter använder mikro-BGA för design med begränsad utrymme.
Precisionsplaceringsutrustning
Placeringsnoggrannhet på +/- 0,03 mm stöder finpitch BGA ner till 0,4 mm.
Kontrollerad återflödesprofilering
Flerzons återflödesugnar möjliggör exakta termiska profiler för olika BGA-pakettyper och lödlegeringar.
Röntgeninspektion
2D- och 3D-röntgensystem verifierar fogkvaliteten för varje BGA på varje kort.
BGA omarbetning och reballing
Dedikerade omarbetningsstationer med kontrollerade termiska profiler utför BGA-borttagning, kuddrengöring, reballing och ersättning enligt IPC-7711/7721-standarder.
Designstöd
Konsultation av PCB-layout för BGA-routingoptimering, inklusive rekommendationer för paddesign och via-in-pad-strategier.
Komplett service
Från optimering av PCB-layout till komponentförsörjning, montering, inspektion och omarbetning, allt via en enda kontaktpunkt.
Certifieringar
ISO9001, ISO14001, ISO13485, RoHS, IPC, med monteringsprocesser som är kompatibla med IPC-A-610 och IPC-7095 standarder.
Fanway tillhandahåller skräddarsydd högdensitetskretskortsmontering med BGA-pakettjänster skräddarsydda för specifika design- och produktionskrav.
DesignstödVårt ingenjörsteam samarbetar med dig under PCB-layoutfasen för att optimera paddesign, via placering och fan-out-routing för BGA-paket, vilket minskar risken för monteringsproblem innan produktionen börjar.
KomponentförsörjningVi hanterar inköp av BGA-komponenter genom auktoriserade leveranskedjor, vilket säkerställer äkthet och spårbarhet. För komponenter med långa ledtider eller uttjänt status tillhandahåller vi alternativa rekommendationer.
MonteringsalternativTjänsterna inkluderar prototypmontering, volymproduktion, omarbetning, reballing och komponentbyte. Vi anpassar oss efter ditt projektstadium och krav på tidsplan.
Anpassad testningTestprotokoll definieras per projekt och tillämpas inte enhetligt. Vi skräddarsyr inspektion och testning efter den specifika BGA-pakettypen, kortets komplexitet och applikationskrav.
Förpackning och leveransSkivorna rengörs, beläggs om det anges, förpackas enligt ESD-standarder och skickas med fullständig spårbarhetsdokumentation till din angivna plats.
F: Vad är den minsta BGA-pitch Fanway kan montera?
S: Fanway stöder BGA-montering ner till 0,4 mm stigning som standard. Avstånd under 0,4 mm utvärderas från fall till fall.
F: Ger Fanway designstöd för BGA-montering?
A: Ja. Fanway tillhandahåller konsultation för PCB-layout för BGA-routingoptimering, inklusive rekommendationer om paddesign, via-in-pad-fyllning och fan-out-strategier.
F: Vad är den typiska handläggningstiden för BGA-montering?
S: Prototyp BGA-enheter skickas vanligtvis inom 5 till 7 arbetsdagar. Volymbeställningar schemaläggs baserat på komponenttillgänglighet och kortets komplexitet. Snabba tjänster är tillgängliga.
F: Kan Fanway omarbeta en BGA som har misslyckats?
A: Ja. Fanway tillhandahåller BGA-borttagning, kuddrengöring, reballing och utbyte med hjälp av dedikerade omarbetningsstationer med kontrollerade termiska profiler. Omarbetning utförs enligt IPC-7711/7721 standarder.
F: Vilka BGA-pakettyper stöder Fanway?
S: Fanway stöder PBGA, CBGA, FCBGA, Micro BGA och LGA-paket samt µBGA, CTBGA, CABGA, CVBGA och VFBGA.
