OEM Charging Pile PCBA Moderkort

Produktionsprocess för OEM Charging Pile PCBA-moderkort

Substrat använder FR-4 eller högfrekventa material (som Rogers 4350B).

Guldplätering eller OSP-ytbehandling används för att säkerställa kontakttillförlitlighet.

Nyckelkomponenter, såsom DC-DC-moduler, genomgår 100 % åldringstester.

Laddningsstapel PCBA-moderkort klassificeras i två typer baserat på laddningsläge:

AC-laddningshögar och DC-laddningshögar.

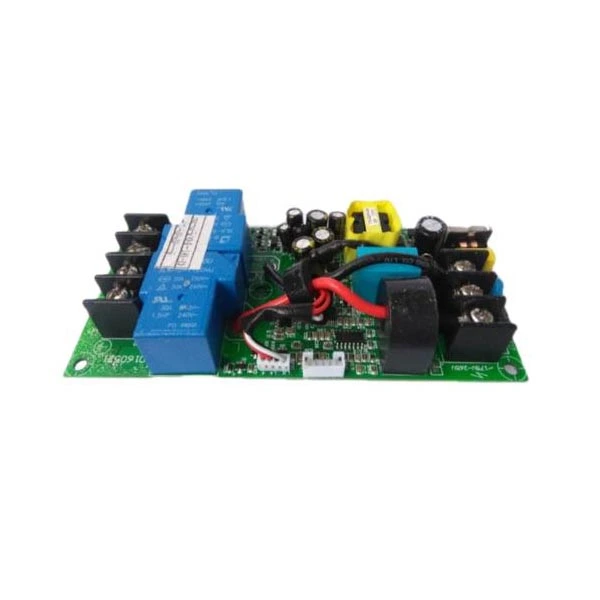

AC Charging Pile Kretskort:Detta kort omvandlar nätström till likström genom fordonets inbyggda laddare (OBC). Dess kärnfunktioner inkluderar:

CP-terminalkontroll:Kommunicerar med fordonets BMS med PWM-signaler för att övervaka laddningsstatus (t.ex. pistolinsättning, laddningsförberedelse, laddningsstart). Arbetsspänningen är 12V/9V/6V med en frekvens på 1kHz.

CC-terminalavkänning:Bekräftar laddningspistolens anslutningsstatus genom resistansändringar och bestämmer utströmskapaciteten (t.ex. ett 1,5 kΩ motstånd motsvarar en 8A ström).

Typiska parametrar:Ingång 220V AC, uteffekt 7kW/11kW, skyddsklass IP54.

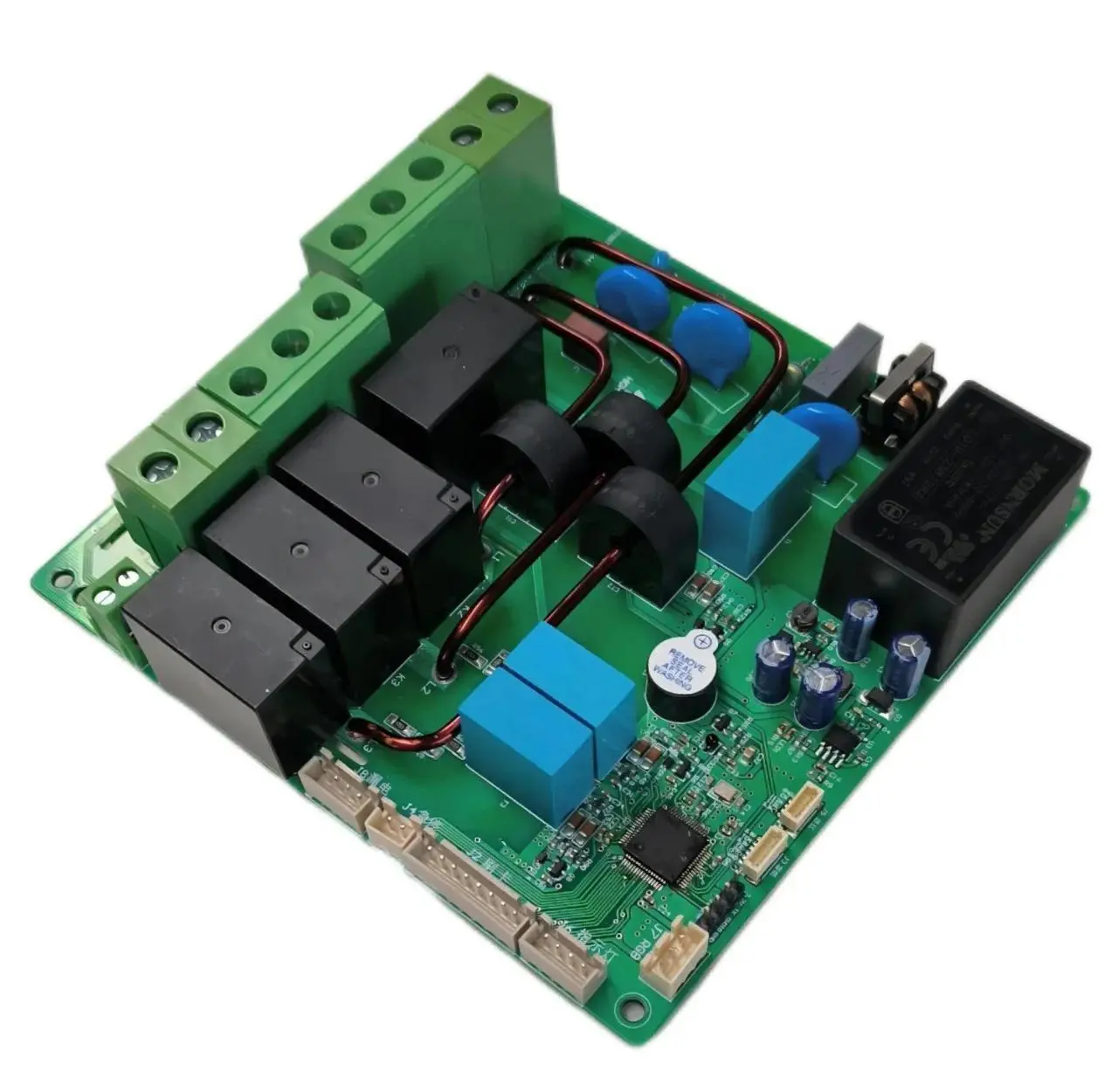

DC Charging Pile Kretskort:Detta kort matar direkt ut högspänningslikström. Dess kärnmoduler inkluderar:

AC/DC-likriktning och PFC-modul:Konverterar trefas 380V AC till högspänningslikström (750-850V) med aktiv Power Factor Correction (PFC)-teknik, med en effektivitet som överstiger 97%.

DC/DC-konverteringsmodul:Justerar spänningen till batteriets erforderliga område (t.ex. 200-920V) genom LLC resonant topologi och stöder dynamisk strömkontroll (upp till flera hundra ampere).

Typiska parametrar:Ingång 380V AC, uteffekt 30-120kW, integrerat STM32F207ZET huvudkontrollchip, stöder CAN/RS-485-kommunikation.
