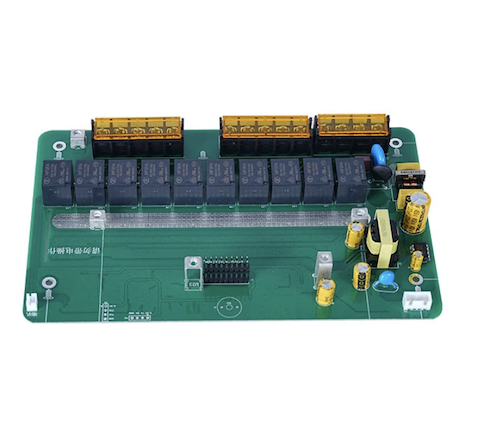

Elektronisk PCB Printed Circuit Board Prototyp montering

Tjänsten Electronic PCB Printed Circuit Board Prototype Assembly från den kinesiska leverantören Fanway är byggd för FoU-projekt inom IoT-enheter, fordonskontrollmoduler, medicinska diagnostiska verktyg och flygtestsystem. Medan typiska snabbvända PCB-tjänster tar 3 till 7 dagar, komprimerar vår 24-timmarsleverans iterationscykler avsevärt. Innan monteringen börjar utför vårt ingenjörsteam en DFM-analys av dina Gerber-filer, stycklistor och plocka-och-placera-filer för att tidigt fånga upp paddesignproblem, komponentavståndskonflikter eller andra tillverkningsproblem. Utan någon minsta beställningskvantitet (från 1 st) kan FoU-team undvika överdrivna lagerkostnader under prototypfasen.

Vad är PCB-prototypmontering till för?

PCB Printed Circuit Board Prototype Assembly service är processen att montera elektroniska komponenter på ett tryckt kretskort i små kvantiteter för att producera testbara prover. Dess huvudsakliga syfte är verifiering, inte produktion:

Designvalidering: bekräftar att din kretsdesign fungerar i den fysiska världen. Simulering kan inte täcka alla verkliga variabler – signalintegritet, strömfördelning och termiskt beteende blir endast synliga genom fysisk testning.

Iterativ förbättring: att fånga upp och åtgärda designfel i prototypstadiet kostar en bråkdel av vad det skulle ta för att omarbeta en serietillverkad sats. En iteration av prototyp kan spara tio gånger kostnaden för en storskalig omarbetning.

Firmware-utveckling: tillhandahåller en riktig hårdvaruplattform för mjukvaruingenjörer att skriva och testa inbäddad kod. Att utveckla firmware utan fysisk hårdvara är som att felsöka i ett vakuum – logisk korrekthet garanterar inte hårdvarukompatibilitet.

Prototypmontering är det kritiska steget som flyttar en produkt från koncept till verklighet, och Fanways elektroniska PCB Printed Circuit Board Prototype Assembly-tjänst ger professionell support för just detta steg.

Viktiga startfiler

Kompletta och korrekta filer är grunden för en smidig projektstart. Du behöver vanligtvis följande kärnfiler:

1. Gerber-filer som används för att tillverka kretskortet, som innehåller alla kopparlager, borrdata, lödmask och silkscreen. Ofullständiga format eller dåligt namngivna lager är bland de vanligaste orsakerna till produktionsförseningar.

2. Styckelista (Bom of Materials) listar varje komponent som ska monteras, inklusive tillverkarens artikelnummer (MPN), referensbeteckning, kvantitet och beskrivning. Vaga beskrivningar (t.ex. "100nF kondensator") kan leda till inköpsfel eller förseningar med olika spänningsklasser och dielektriska material beter sig väldigt olika i höghastighetskretsar.

3. Koordinatfil (CPL / Pick & Place-fil) tillhandahåller de exakta X/Y-koordinaterna, rotationsvinklarna och monteringssidan för varje komponent, som styr SMT-placeringsmaskinen. Koordinatfel orsakar direkt felinriktning eller polaritetsfel.

4. Professionellt tips, en DFM-granskning innan du beställer kan avslöja problem med paddesign, komponentavståndsproblem och andra tillverkningsproblem innan de orsakar produktionsstopp. Fanways ingenjörsteam tillhandahåller en DFM-granskning för varje beställning av prototypmontering av elektroniska kretskortskretskort innan produktionen startar.

Fullständig prototypmonteringsprocess

Fanways prototypmonteringstjänst täcker hela kedjan från material till färdig skiva:

Komponentförsörjning:vårt inköpsteam utnyttjar en stabil leveranskedja för att säkra komponenter till konkurrenskraftiga priser, även för små prototypkvantiteter. Inget behov för kunder att samordna med flera distributörer.

Ingenjörsgranskning:projektingenjörer undersöker Gerber, BOM och samordnar filer för tillverkningsbarhet innan produktionen börjar, och fångar upp de flesta potentiella problem i det tidigaste skedet.

Prototyp PCB-enhet:stöder flera korttyper inklusive flerskikts-, högfrekvens-, HDI-, rigid-, rigid-flex- och flex-kretskort. Placeringskapaciteten täcker 01005 ultrasmå komponenter och BGA:er med 0,2 mm delning, med en maximal kortstorlek på 510 mm × 460 mm.

Testning och verifiering:varje prototypkort genomgår en rigorös inspektionsregim inklusive manuell QC, SPI-lodpastainspektion, AOI optisk inspektion, röntgeninspektion, kretstestning, funktionstestning och inbränningstestning. Grundliga tester på prototypstadiet säkerställer smidig övergång till pilotkörningar och massproduktion.

Användningsområden

Fanways elektroniska PCB Printed Circuit Board Prototype Assembly-tjänst används ofta inom följande områden:

IoT-enheter och wearables

liten formfaktor, hög densitet och låg strömförbrukning kräver precisionsplacering och snabb iteration under prototypframställning.

Styrmoduler för fordon

Elektronik i fordon kräver hög tillförlitlighet och miljömässig motståndskraft; funktionsverifiering och tillförlitlighetstestning i prototypstadiet är oumbärliga.

Medicinska diagnostiska verktyg

medicinsk utrustning innebär strikt myndighetsgodkännande; noggrann validering på prototypstadiet är en förutsättning för efterföljande certifiering.

Flyg- och rymdtestsystem

Krav på hög tillförlitlighet innebär att varje designändring måste verifieras fysiskt; möjligheten att skapa snabba prototyper påverkar direkt projektets tidslinjer.

Varför välja Fanway

24-timmars leverans

Medan standardsnabbsvängcyklerna är 3–7 dagar, komprimerar Fanway prototypkretskortsmontage till 24 timmar. För FoU-team innebär varje förkortad iterationscykel fler designvalideringsrundor inom samma tidsram.

One-stop service

Vi tillhandahåller service från komponentförsörjning, DFM-granskning, PCB-tillverkning, SMT-placering, genomgående lödning till slutlig testning – allt under ett tak. Kunder slipper kostnaderna för att samordna separata PCB-leverantörer, komponentdistributörer och monteringshus.

Certifierade kvalitetssystem

Vår anläggning har ISO9001, ISO13485, IATF16949 och ISO14001-certifieringar, med produkter som överensstämmer med UL, RoHS, SGS och REACH-standarder. Kvalitetsstandarder på prototypstadiet är förenliga med volymproduktion, vilket undviker valideringsfel orsakade av processskillnader.

Låg beställning minimum

Vi stöder beställningar från 1 st utan krav på minsta kvantitet, vilket eliminerar överskottslagerkostnader för behov i FoU-fasen.

Ingenjörsstöd i förväg

DFM-analys utförs innan orderbekräftelse, identifiera och lösa designproblem tidigt. Detta flyttar produktionsrisken framåt snarare än att reagera på problem under monteringen.

Frågor och svar

F: Hur lång tid tar vanligtvis prototyp-PCB-montage?
S: Fanway erbjuder 24-timmars snabb prototypframställning. Under normala förhållanden kan från filbekräftelse till färdig brädleverans slutföras inom 24 timmar, beroende på antalet brädlager, komponentkomplexitet och stycklista.

F: Vilka filer behövs för att starta ett prototypprojekt?
S: Du behöver Gerber-filer (för PCB-tillverkning), en stycklista (med tillverkarens artikelnummer, referensbeteckningar och kvantiteter) och en koordinatfil (för SMT-placering). En DFM-självkontroll före inlämning rekommenderas, eller så kan du låta vårt ingenjörsteam utföra en tillverkningskontroll.

F: Vilka typer av PCB stöder du för montering av prototyp?
S: Vi stöder flerlagers, högfrekventa, HDI, stela, rigid-flex och flex PCB.

F: Tillhandahåller Fanway komponentupphandlingstjänster för prototyper?
A: Ja. Vårt inköpsteam har omfattande marknadsresurser för att köpa komponenter för små prototypkvantiteter till konkurrenskraftiga priser.

F: Vilka tester ingår i prototypstadiet?
S: Testning inkluderar optisk AOI-inspektion, röntgeninspektion, in-circuit testing, funktionstestning och inbränningstestning. Den specifika testplanen kan anpassas utifrån projektets krav.

Behöver du starta en prototypmontering för ditt projekt? Skicka dina Gerber-filer, BOM och koordinatfiler till vårt ingenjörsteam. Vi kommer att tillhandahålla en DFM-granskning och offert inom 24 timmar.
