PCB -testning är en kritisk fas i elektroniktillverkning som säkerställer kvalitet, funktionalitet och tillförlitlighet hosTryckta kretskort(PCB). Testning kan hitta problem snabbt och hjälpa designern att lösa problem snabbt.PCBTestning involverar tester av kort styrelse och monterad styrelseprovning.
Bare PCB -testning
Syftet med PCB -testning att verifiera elektrisk anslutning, isolering och tillverkningsfel.
Metoden för PCB -test inkluderar:
Kontinuitetstest (kort testning): Kontroller för oavsiktliga shorts (t.ex. kopparspår vidrörande).
Isoleringstest (öppen testning): säkerställer inga öppna kretsar (pauser) i spår.
Automatiserad optisk inspektion (AOI): använder kameror för att upptäcka repor, feljusteringar eller etsningsfel.
Impedansprovning: Kritisk för höghastighetsdesign (t.ex. RF, DDR) för att säkerställa spårimpedansspecifikationer.
Monterad styrelsestestning

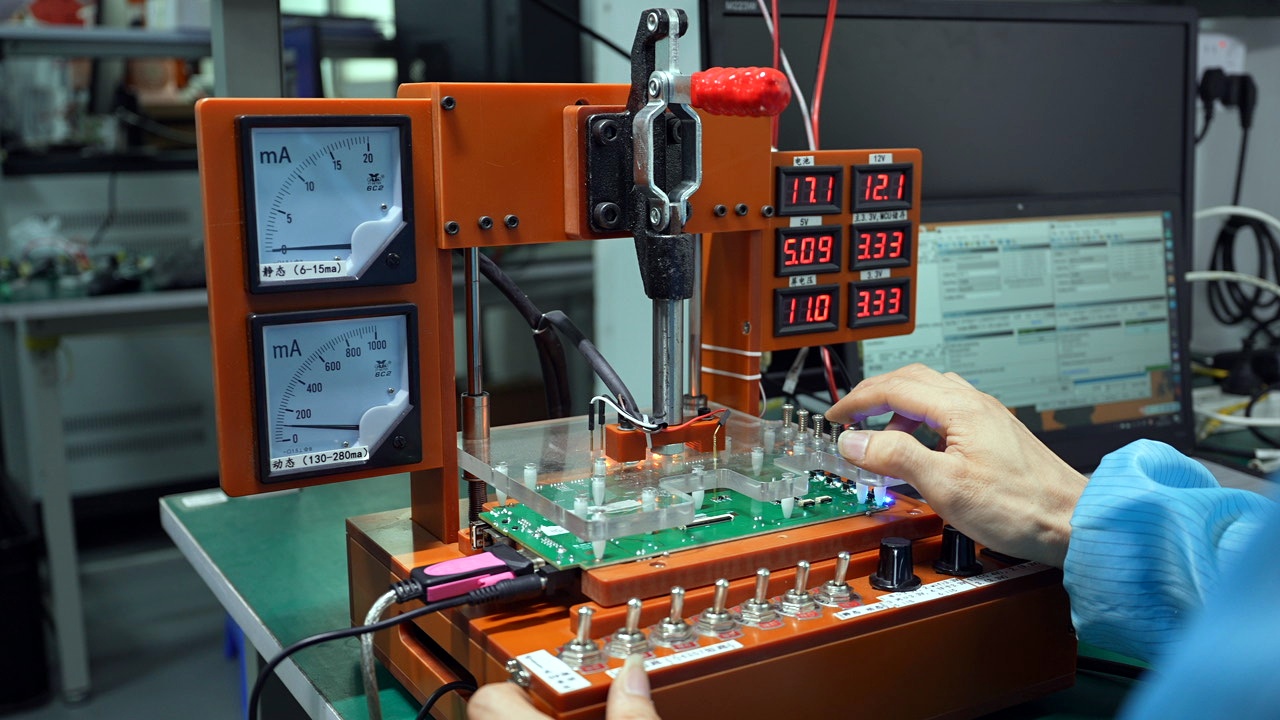

1.in-Circuit Test (IKT): IKT är en automatisk online-testning för att verifiera komponenter, shorts, öppnar och värden. Denna testning kan exakt hitta felplatser, vilket gör att arbetare enkelt kan hantera problem PCBA.
2.Flysningssondtestning: Det är en kostnadseffektiv metod, rörliga probes-testet på krets utan anpassade fixturer. Det är lämpligt för olika testkrav genom mjukvaruändringar.
3. Funktionell testning: Det kräver specialiserad utrustning och anpassade testförfaranden för att verifiera PCB: s funktion.
4.Automatisk optisk inspektion (AOI): AOI -inspektion använder kameror för att skanna lödfogar och komponenter som broar, feljustering och saknade delar.
5.x-stråltestning: Använder röntgenstrålar för att kontrollera dolda leder (BGA, QFN), tomrum eller lödfel.
Oavsett vilken typ av elektroniktest du använder ger det fördel för det tryckta kretskortet (PCB). Testning under designstadiet hjälper designers att undvika fel i massproduktionen, minskar kostnaderna, förkortar utvecklingscykler och påskyndar produktionen. Omfattande testning säkerställer att PCB uppfyller alla krav på elektriska, mekaniska och strukturella design samtidigt som produktens tillförlitlighet förbättras.
PCB -testning är viktig för produktkvaliteten. På Fanway erbjuder vi ett brett utbud av testlösningar, inklusive komponenters inspektion, anpassat test. Kontakta oss idag Få mer information.
-
