Fanway är specialiserad på att leverera effektiva och pålitliga PCB-monteringstjänster från slutet till slut, exakt anpassade efter dina unika krav för att påskynda din produktsucces.

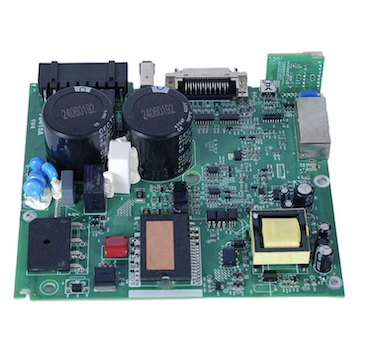

Tjänsten High Precision Micro BGA Ball Grid Array PCB Assembly från Fanway kombinerar precisionsplaceringsutrustning, kontrollerad termisk profilering och 2D/3D röntgeninspektion för att uppnå tillförlitliga lödfogar under komponentkroppen. Placeringsnoggrannheten stöder BGA:er med fin stigning ner till 0,25 mm, med återflödesprofiler som är kalibrerade för att förhindra hålrum, skevheter och huvud-i-kudde-defekter. Tjänsten BGA Printed Circuit Boards Manufacturing inkluderar PCB-layoutoptimering för BGA-routing, komponentförsörjning genom auktoriserade leveranskedjor och inspektion efter montering mot IPC-A-610 acceptanskriterier. För kort som kräver komponentbyte eller uppgradering tillhandahåller tjänsten BGA-borttagning, kuddrengöring, reballing och återmontering med kontrollerade termiska profiler.
BGA (Ball Grid Array) PCB-montage är processen att montera Ball Grid Array-komponenter på ett tryckt kretskort med hjälp av ytmonteringsteknik. Till skillnad från traditionella paket med ledningar runt omkretsen har BGA-komponenter en rad lödkulor arrangerade i ett rutnät på enhetens undersida. Under monteringen placeras BGA på lödklistrade dynor och passerar genom en återflödesugn, där lödkulorna smälter för att bilda både elektriska och mekaniska anslutningar. Eftersom skarvarna är dolda under komponentkroppen kan standard visuell inspektion inte verifiera lödkvaliteten; Röntgenbesiktning krävs.
| Pakettyp | Fullständigt namn | Substratmaterial | Egenskaper | Typiska applikationer |
|---|---|---|---|---|
| PBGA | Plast BGA | Plast | Kostnadseffektiv, måttlig termisk prestanda | Mikrokontroller, minnesmoduler |
| CBGA | Keramisk BGA | Keramisk | Hermetisk tätning, hög tillförlitlighet, CTE-fel överensstämmer med PCB | Flyg-, militära, högtillförlitliga system |
| FCBGA | Flip-Chip BGA | Keramik eller högpresterande plast | Korta signalvägar, låg induktans, utmärkt termisk prestanda | Högpresterande CPU:er, GPU:er, AI-processorer |
| Mikro BGA | Mikro BGA | Plast eller ekologiskt | Fin stigning (under 0,5 mm), kompakt fotavtryck | Smartphones, bärbara enheter, bärbara enheter |
High Precision Micro BGA Ball Grid Array PCB Assembly-processen följer en kontrollerad sekvens för att säkerställa fogtillförlitlighet:
1. PCB-beredning och applicering av lödpasta
Lödpasta skrivs ut på PCB-kuddarna med hjälp av en stencil. Klistra volym och justering är avgörande; otillräcklig pasta leder till öppningar, medan överskott av pasta orsakar bryggbildning.
2. BGA-placering
BGA-komponenten placeras på de lödklistrade kuddarna med hjälp av automatiserad pick-and-place-utrustning med syninriktning. Placeringsnoggrannheten måste vara inom mikrometer för att säkerställa att varje lödkula ligger i linje med motsvarande kudde.
3. Återflödeslödning
Den sammansatta skivan passerar genom en återflödesugn med en kontrollerad termisk profil. Profilen inkluderar förvärmnings-, blötläggnings-, återflödes- och kylningssteg, var och en kalibrerad till det specifika BGA-paketet och lödlegeringen (SAC305 blyfri eller Sn63Pb37 eutektisk). Korrekt profilering förhindrar hålrum, skevhet och defekter i huvudet i kudden.
4. Kylning och stelning
Kortet kyls med en kontrollerad hastighet för att stelna lödfogarna. Snabb kylning kan inducera stress; långsam nedkylning kan orsaka korntillväxt. Kylhastigheten anpassas till skivan och komponentmaterialen.
5. Besiktning
Röntgeninspektion är obligatorisk för BGA-aggregat eftersom lederna är optiskt dolda. 2D-röntgen ger bildåtergivning uppifrån och ned för ledform och inriktning; 3D-röntgen (CT) ger tvärsnittsvyer för hålrumsanalys och defektdetektering. Tömningsprocenten mäts mot IPC-A-610 acceptanskriterier.
6. Sekundära processer
Beroende på krav kan skivor genomgå rengöring, konform beläggning eller funktionstestning efter BGA-montering.
High Precision Micro BGA Ball Grid Array PCB Assembly erbjuder unika inspektionsutmaningar eftersom lödfogarna är dolda. Fanway använder flera inspektionsmetoder för att verifiera ledintegriteten:
Röntgeninspektion (2D och 3D)
Röntgen ger oförstörande avbildning av alla BGA-lödfogar. Bra fogar verkar konsekvent cirkulära med enhetlig storlek över hela arrayen. Röntgen upptäcker tomrum, överbryggningar, öppningar, huvud-i-kudde-defekter och otillräcklig vätning. Annulleringsprocenten beräknas och jämförs mot IPC-A-610 acceptansgränser.
Automatiserad optisk inspektion (AOI)
Även om AOI inte kan se genom BGA-kroppen, inspekterar den komponentens inriktning, samplanaritet och omgivande lödfogar. Den verifierar också närvaron och korrekt orientering av BGA.
In-circuit testing (IKT)
IKT verifierar elektrisk anslutning av BGA till PCB, kontrollerar kortslutningar, öppningar och korrekta komponentvärden.
Funktionstestning
Det sammansatta kortet testas under driftsförhållanden för att bekräfta att BGA fungerar enligt specifikationen.
När en komponent i High Precision Micro BGA Ball Grid Array PCB Assembly är defekt eller behöver bytas ut, utförs BGA-omarbetning med hjälp av specialutrustning och kontrollerade termiska profiler. Processen inkluderar:
1. Borttagning av komponenter: Skivan är förvärmd underifrån för att förhindra skevhet. En toppvärmare applicerar en lokaliserad termisk profil för att smälta lödkulorna. Ett vakuumupptagningsrör lyfter komponenten när lodet är smält. Att tvinga eller bända komponenten undviks för att förhindra skador på dynan.
2. Rengöring av dynan– Resterande lod avlägsnas från PCB-kuddarna med avlödningsfläta och flussmedel. Kuddarna rengörs och inspekteras för skador.
3. Reballing– För komponenter som ska återanvändas tas gamla lödkulor bort och nya lödkulor fästs med hjälp av en reballing-stencil och reflow. Komponenten flusas, inriktas med stencilen och värms upp för att fästa de nya sfärerna.
3. Byte av komponenter– Den omkullkastade eller nya komponenten riktas in mot PCB-kuddarna och återflödas med hjälp av en kontrollerad termisk profil.
4. Besiktning efter omarbetning– Röntgeninspektion bekräftar att omarbetet var framgångsrikt och att de nya lederna uppfyller acceptanskriterierna.
High Precision Micro BGA Ball Grid Array PCB Assembly är avgörande för applikationer som kräver hög I/O-densitet, signalintegritet och termisk prestanda:
AI och högpresterande datorer: GPU:er, AI-acceleratorer och serverprocessorer använder stora FCBGA-paket med tusentals anslutningar.
Telekommunikation: 5G basbandschips, nätverksprocessorer och switchande ASIC:er kräver finpitch BGA för höghastighetsdataöverföring.
Medicinsk utrustning: Diagnostisk bildbehandlingsutrustning, patientmonitorer och bärbara medicinska instrument använder BGA för kompakt, pålitlig elektronik.
Industriell kontroll: PLC:er, motordrivenheter och automationsstyrenheter använder BGA för bearbetnings- och kommunikationsfunktioner.
Konsumentelektronik: Smartphones, surfplattor och bärbara enheter använder mikro-BGA för design med begränsad utrymme.
Precisionsplaceringsförmåga
Fanways placeringsutrustning stöder BGA med fin stigning ner till 0,25 mm, med syninriktning som säkerställer att varje lödkula ligger i linje med sin dyna. Placeringsnoggrannheten bibehålls genom automatiserad kalibrering och feedback i realtid.
Kontrollerad återflödesprofilering
Reflow-ugnar med flerzonstemperaturkontroll möjliggör exakta termiska profiler för olika BGA-pakettyper och lödlegeringar. Profiler utvecklas och valideras för varje montering för att förhindra tomrum och skevhet.
Röntgeninspektion
2D- och 3D-röntgeninspektionssystem verifierar fogkvaliteten för varje BGA på varje kort. Annulleringsprocent mäts och dokumenteras.
BGA omarbetning och reballing
Fanway tillhandahåller BGA-borttagning, kuddrengöring, reballing och ersättningstjänster med hjälp av dedikerade omarbetningsstationer med split-vision-optik och kontrollerade termiska profiler. Omarbetning utförs enligt IPC-7711/7721 standarder.
End-to-end-tjänst
Från optimering av PCB-layout för BGA-routing till komponentförsörjning, montering, inspektion och omarbetning, Fanway tillhandahåller kompletta BGA PCB-monteringstjänster genom en enda kontaktpunkt.
Certifieringar
Fanway har ISO9001-, ISO13485- och IATF16949-certifieringar, med monteringsprocesser som är kompatibla med IPC-A-610 och IPC-7095 standarder.
F: Vad är den minsta BGA-pitch Fanway kan montera?
S: Fanway stöder BGA-montering ner till 0,25 mm stigning. Standarddelningar inkluderar 1,0 mm, 0,8 mm, 0,65 mm, 0,5 mm och 0,4 mm.
F: Vilken inspektion utförs på BGA-enheter?
S: Röntgeninspektion (2D och 3D) är obligatorisk för alla BGA-enheter. Annulleringsprocenten mäts mot IPC-A-610 kriterier. AOI, ICT och funktionstestning utförs också vid behov.
F: Kan Fanway omarbeta en BGA som har misslyckats?
A: Ja. Fanway tillhandahåller BGA-borttagning, kuddrengöring, reballing och utbyte med hjälp av dedikerade omarbetningsstationer med kontrollerade termiska profiler. Omarbetning utförs enligt IPC-7711/7721 standarder.
F: Vad är den typiska ledtiden för BGA PCB-montage?
S: Prototyp BGA-enheter skickas vanligtvis inom 5 till 7 arbetsdagar. Volymbeställningar schemaläggs baserat på komponenttillgänglighet och kortets komplexitet.
F: Vilka BGA-pakettyper stöder Fanway?
S: Fanway stöder PBGA-, CBGA-, FCBGA- och mikro-BGA-paket. Komponentförsörjning hanteras genom auktoriserade leveranskedjor för att säkerställa äkthet.
