Fanway är specialiserad på att leverera effektiva och pålitliga PCB-monteringstjänster från slutet till slut, exakt anpassade efter dina unika krav för att påskynda din produktsucces.

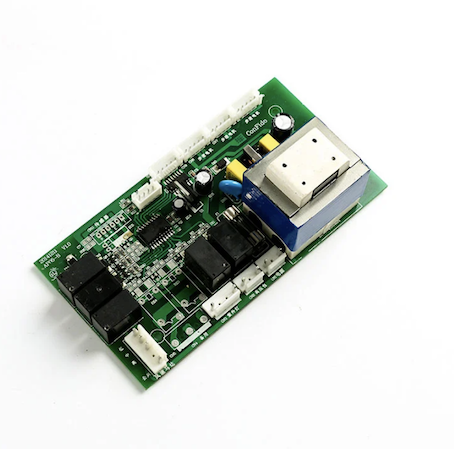

Printed Circuit Board PCB Assembly Service med Rapid Turnaround som erbjuds av Fanway är strukturerad kring ett dedikerat produktionsarbetsflöde som inte väntar efter stora batchorder. Designfiler genomgår DFM-granskning vid inlämning för att fånga tillverkningsproblem innan produktionen börjar. Komponenter hämtas från vårt inköpsteam med över 15 års erfarenhet av leveranskedjan, identifiera artiklar med långa ledningar tidigt och säkra alternativ där det behövs. Monteringen körs på dedikerade linjer med prioriterad schemaläggning, och varje bräda går igenom AOI, röntgen och funktionstestning före leverans. Printed Circuit Board PCB Assembly Service säkerställer att hastigheten inte sker på bekostnad av kvalitet och alla kort uppfyller IPC-A-610-standarderna och ISO 9001-certifierade processer gäller för alla beställningar, oavsett om det är en enskild prototyp eller en produktionsserie.
Hårdvaruutveckling följer en test-iterate-retest-cykel som helt beror på tillgängligheten ombord. Om varje kortrevision tar 2 till 3 veckor att tillverka, väntar teamet två veckor för att ta reda på om en fix fungerade. Den fördröjningen bryter utvecklingstakten, förlänger projektets tidslinjer och ökar risken för att ett designfel som upptäcks sent i schemat tvingar fram dyra omarbetningar.
Printed Circuit Board PCB Assembly Service med Rapid Turnaround ändrar denna ekvation. En cykel på 3 till 7 dagar innebär att ingenjörer kan testa på måndag, identifiera problem på tisdag, skicka in revisioner på onsdag och ha nya styrelser på fredag. Återkopplingsslingan förkortas från veckor till dagar, vilket direkt minskar antalet samtidiga uppgifter som ingenjörer behöver spåra och den tid som ägnas åt kontextväxling mellan projekt. Snabbare iterationer minskar också det totala antalet timmar som spenderas på ett projekt, eftersom ingenjörsteam inte väntar passivt på hårdvara.
1. Accelererad Design Iteration
Standard 2 till 3 veckors ledtider sträcker en tre-revisionscykel till 6 till 9 veckor. Printed Circuit Board PCB Assembly Service med Rapid Turnaround komprimerar samma cykel till 2 till 3 veckor. Denna skillnad är inte marginell; det avgör om en produkt uppfyller ett lanseringsfönster eller missar det helt.
2. Tidigare marknadsinträde
Produkter som når kunder före konkurrenter etablerar varumärkeskännedom, distributionskanaler och kundlojalitet som är svåra att återställa. Inom hemelektronik och industriell IoT är först-mover-fördelen ofta avgörande. Snabb vändning gör det möjligt för företag att slutföra prototypvalidering, samla in feedback från kunder och förfina design snabbare än konkurrenter som fortfarande väntar på standardorder.
3. Agil hårdvaruutveckling
Agila utvecklingsprinciper bygger på korta spurter, frekventa tester och snabb iteration. Rapid Turnaround PCB Assembly and Soldering Service ger dessa metoder till hårdvaruteam. Varje designändring kan valideras snabbt, felkostnaderna förblir låga och teamen tvingas inte förbinda sig till konstruktioner innan de testas eftersom kostnaden för en ny iteration är tid, inte månaders försening.
4. Minskad total utvecklingskostnad
Medan snabb service har en premie per styrelse, minskar ofta den totala utvecklingskostnaden. Kortare cykler innebär att färre ingenjörstimmar spenderas på att vänta, mindre omkostnader från projektledning över längre tidslinjer och lägre anläggningskostnader. Ett projekt som slutförs på 3 månader istället för 6 månader kräver halva ingenjörslönen och anläggningskostnaderna.
Fanway upprätthåller fulla kvalitetsstandarder på kretskortsmonteringsservice med snabb vändning. Följande inspektioner och tester utförs på varje bräda, oavsett ledtid.
Automatiserad optisk inspektion
AOI verifierar lödfogens kvalitet, komponentplaceringsnoggrannhet, polaritet och lödpastans täckning. Den fångar upp löddefekter som broar, otillräcklig lödning, felinriktning och saknade komponenter direkt efter SMT-placering.
Röntgeninspektion
Röntgen är obligatoriskt för kort med BGA, QFN, LGA och andra komponenter med dolda lödfogar under komponentkroppen. Den upptäcker tomrum, överbryggning, otillräcklig vätning och huvud-i-kudde-defekter som inte kan ses genom optisk inspektion.
In-Circuit-testning
ICT verifierar den elektriska anslutningen för varje nät på det monterade kortet. Den kontrollerar kortslutningar, öppningar, felaktiga resistorvärden, saknade kondensatorer och korrekt strömförsörjningsutgång innan funktionstestning påbörjas.
Funktionstestning
Funktionstestning bekräftar att kortet fungerar som designat under verkliga eller simulerade driftsförhållanden. Testprotokoll definieras per projekt och exekveras på dedikerade testfixturer eller testprogramvara.
100 % visuell inspektion
Varje skiva genomgår manuell visuell inspektion innan förpackning för att verifiera utförande, renhet och övergripande utseende.
Dessa kvalitetskontroller tillämpas på varje beställning utan undantag. Hastighet uppnås genom dedikerad produktionskapacitet och effektivt arbetsflöde, inte genom att hoppa över inspektionssteg.
Prototypvalidering och Design Iteration
Team som behöver testa nya koncept, validera designändringar eller snabbt verifiera korrigeringar. Snabba återkopplingscykler gör att fler designalternativ kan utforskas inom en fast projekttidslinje.
Nödprojekt och demos
Investerarpresentationer, mässutställningar, kunddemonstrationer och lagstadgade inlämningstider har ofta fasta datum. Snabb vändning ger fungerande hårdvara när standardledtider skulle missa fönstret.
Agila hårdvaruteam
Utvecklingsteam som tränar korta cykler, frekventa tester och snabb iteration behöver brädleverans för att matcha deras sprintkadens. Snabb vändning gör det möjligt för hårdvaruteam att anpassa sig till agila praxis för mjukvaruutveckling.
Små batchproduktion och marknadstestning
Innan de satsar på högvolymproduktion behöver teamen ofta en liten sats av kort för fälttester, kundpiloter eller efterlevnad av regelverk. Snabb vändning ger dessa kort snabbt, vilket möjliggör snabbare go/no-go-beslut.
Även med snabb service kan vissa problem orsaka förseningar. Att förstå dessa hjälper till att säkerställa att projekten håller schemat.
DFM-problem (Design for Manufacturability): Designar som inte stämmer överens med tillverkningskapaciteten kräver kommunikation fram och tillbaka för att lösas. En enda DFM-fråga som upptäcks efter produktionsstart kan lägga till 24 till 48 timmar. Vår förproduktion av DFM-recensionen upptäcker problem som otillräckligt komponentavstånd, felaktiga kuddstorlekar, saknade löddammar, silkscreen över kuddar och överträdelser av brädkantsavstånd innan tillverkningen börjar.
Icke-standardkomponenter: Stycklistor som inkluderar delar med lång ledtid är en primär källa till förseningar. Komponenter står för 60 till 80 % av den totala styrelsekostnaden och är också den primära källan till upphandlingsförseningar. Vårt inköpsteam med över 15 års erfarenhet identifierar artiklar med lång ledning tidigt och hittar alternativ genom etablerade leverantörskedjerelationer.
Ytterligare processsteg: Speciell ytfinish, presspassade kontakter, BGA-underfyllning och konform beläggning lägger alla till obligatorisk processtid. Dessa steg kan inte påskyndas och måste tas med i schemaläggningen. Vi kommunicerar dessa krav tydligt under offerten så det finns inga överraskningar.
| Parameter | Specifikation |
|---|---|
| Monteringsteknik | SMT, THT, Mixed Technology, BGA, HDI |
| Produktionskapacitet | 8 SMT-linjer med 10 miljoner placeringar per linje per 24 timmar |
| Antal lager | 1 till 108 lager |
| Brädets tjocklek | 0,2 mm till 10,0 mm |
| Max panelstorlek | 610mm × 1200mm |
| Koppartjocklek | 0,5 OZ till 12 OZ |
| Min linjebredd/avstånd | 2,5 mil / 2,5 mil |
| Min. Färdiga hålstorlek | 0,1 mm |
| Max bildförhållande | 25:1 |
| Impedanskontrolltolerans | ±10 % |
| Ytfinish | HASL (LF), ENIG, Immersion Tenn, Immersion Silver, Golden finger, Helpension hårdguldplätering, OSP, ENEPIG |
| Material | FR‑4 TG150/TG170, Rogers, Arlon, Taconic, TUC TU‑872 SLK, TU‑883, Panasonic M6/M7, Bergquist med flera |
Fordon och flyg: Slitstarka brädor för extrema temperaturer och vibrationer.
Medicinsk utrustning: Överensstämmelse med ISO 13485 och IPC klass 2 standarder.
Industriell IoT: Pålitliga sammansättningar för automatisering och anslutning.
Konsumentteknik: Högvolymproduktion med kostnadseffektivitet.
Egen tillverkning
Designgranskning, tillverkning, komponentförsörjning, montering och testning slutförs under ett tak. Detta eliminerar samordningsförseningar mellan separata leverantörer.
Dedikerad snabbsvängkapacitet
Våra 8 SMT-linjer och 2 genomgående linjer inkluderar kapacitet reserverad för snabba beställningar. Dina brädor väntar inte bakom stora produktionsserier.
Kvalitetssäkring
ISO 9001-certifierad, med DFM/DFA-kontroller före produktion och AOI/röntgen/funktionstestning på varje bräda.
Skalbar beställning
Ingen minsta beställningskvantitet. Vi kan bygga en prototyp och skala till 10 000+ enheter sömlöst.
Erfaren upphandling
Vårt team för inköp av komponenter har över 15 års erfarenhet och ett stabilt nätverk av försörjningskedjan.
F: Vad är den typiska ledtiden för vår kretskortsmonteringstjänst med snabb vändning?
S: Prototyper skickas vanligtvis inom 3 dagar. Beställningar under 1000 stycken skickas inom 7 dagar. Beställningar över 1000 stycken skickas inom 10 dagar. Ledtiderna beräknas från konstruktionsfilens godkännande.
F: Är den snabba monteringen lägre kvalitet än standardmonteringen?
S: Nej. Snabb vändning är ett prioriterat schema, inte en lägre kvalitetsnivå. Kort uppfyller samma IPC-A-610-standarder och genomgår samma tester som standardbeställningar.
F: Vad är det som gör att order om snabba vändningar försenas?
S: De tre vanligaste orsakerna är DFM-problem som kräver designförtydligande, icke-standardiserade komponenter med långa ledtider och ytterligare processsteg som speciell ytfinish eller BGA-underfyllning.
F: Ger du DFM-granskning före produktion?
A: Ja. Vi utför en DFM-kontroll omedelbart efter att vi fått designfiler för att fånga upp problem som felaktiga fotavtryck, otillräckligt spelrum eller icke-standardiserade borrstorlekar innan produktionen börjar.
F: Vad är den minsta beställningskvantiteten?
S: Det finns ingen minsta beställningskvantitet. Vi kan bygga en enskild prototyp eller skala till högvolymproduktion.
